KIẾN THỨC VỀ CỤM GỐI ĐỠ UC (series) THEO TIÊU CHUẨN JIS (NHẬT BẢN)

1. Giới thiệu chung

Cụm ổ đỡ UC series của SKF là giải pháp tích hợp gồm bạc đạn tự lựa (insert bearing) và gối đỡ (bearing housing) được thiết kế để dễ dàng lắp đặt, bảo trì và thay thế. Sản phẩm nổi bật nhờ:

• Khả năng tự căn chỉnh góc lệch do sai số lắp đặt hoặc biến dạng trục.

• Lỗ tái bôi trơn, kéo dài tuổi thọ vận hành của vòng bi

• Khả năng làm việc ổn định trong môi trường bụi bẩn, ẩm ướt hoặc rung động cao.

•

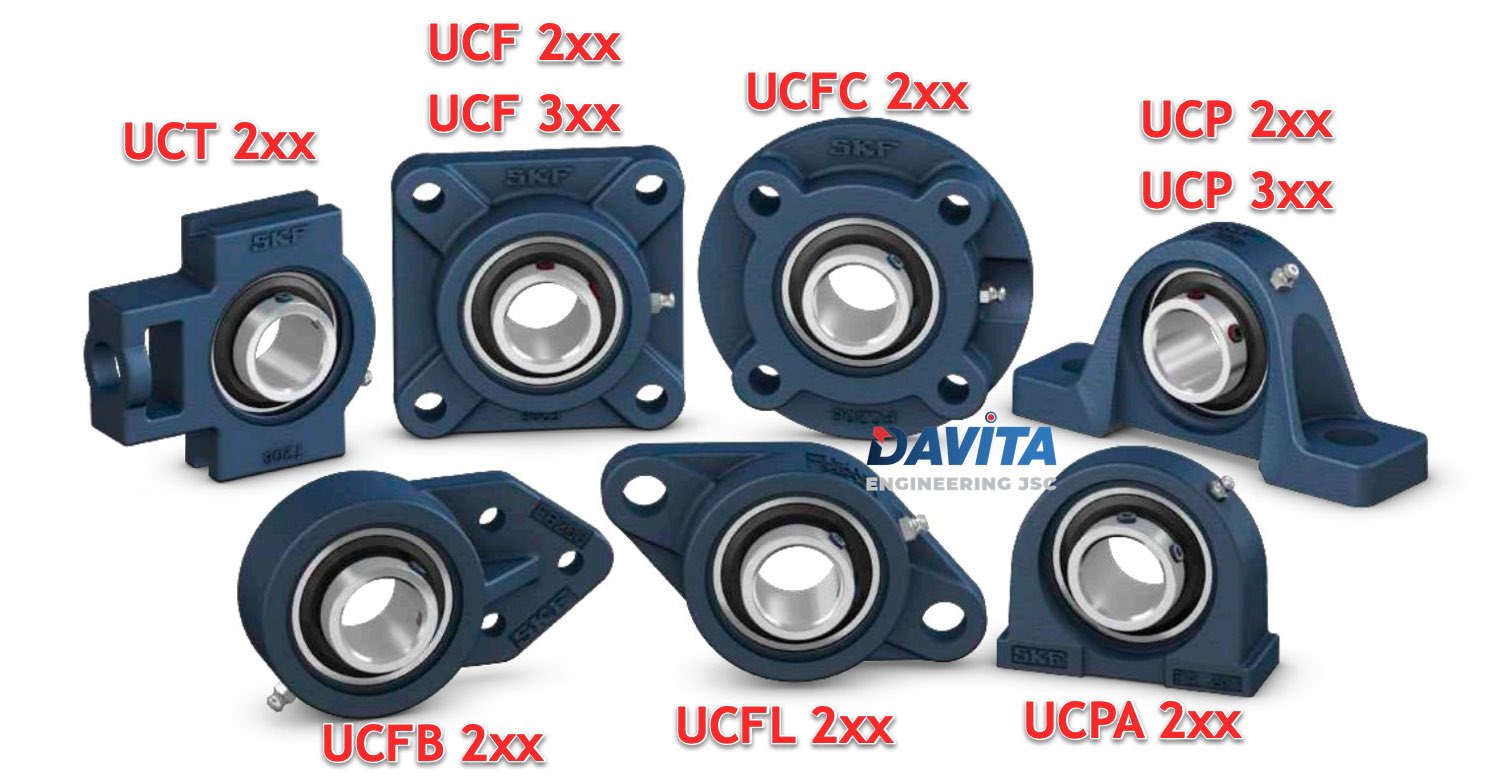

2. Các chủng loại phổ biến

SKF UC series bao gồm nhiều cấu hình để đáp ứng đa dạng nhu cầu lắp đặt:

1. UC Insert Bearing – Bạc đạn tròn ngoài có rãnh chặn, dùng với gối đỡ.

   • Vật liệu: Thép chrome chất lượng cao.

   • Cố định bằng vít chặn (set screw) hoặc vòng lệch tâm (eccentric collar).

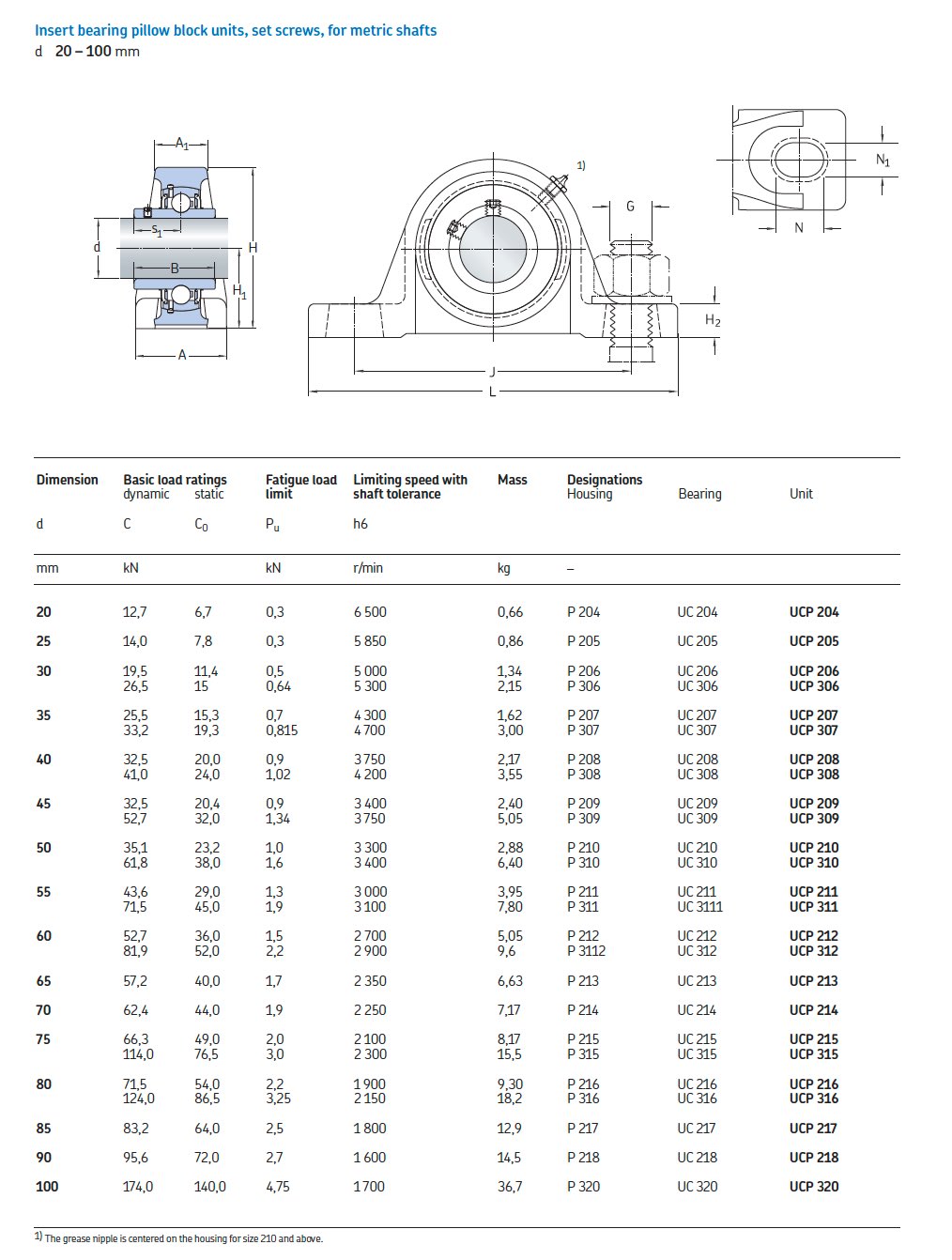

2. Pillow Block (UCP) – Gối đỡ Omega lắp dạng chân đế ngang, bao gồm vòng bi định vị lỗ vít chìm, chuẩn JIS (Nhật/Châu Á)

   • Thông dụng nhất, phù hợp lắp trên bệ phẳng hoặc khung thép

   • Dòng UCP 3xx đã được SKF sản xuất full dải sản phẩm tương ứng với UCP 2xx (dải trục từ 20-100mm)
   •


3. Flange Unit (UCF, UCFL, UCFC) – Gối đỡ dạng mặt bích hệ Metric

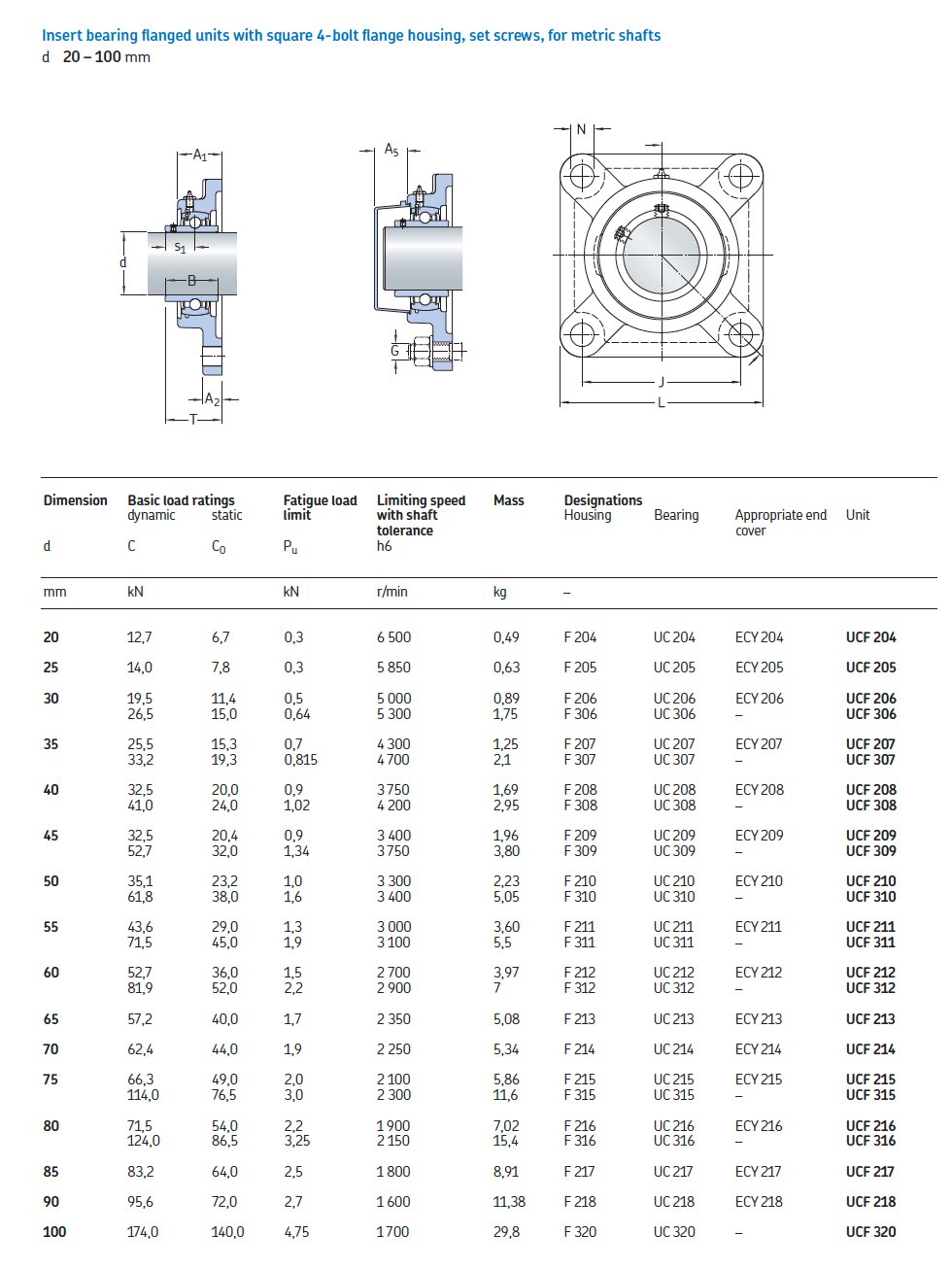

   • UCF: Mặt bích vuông, 4 lỗ bắt bulong

   •

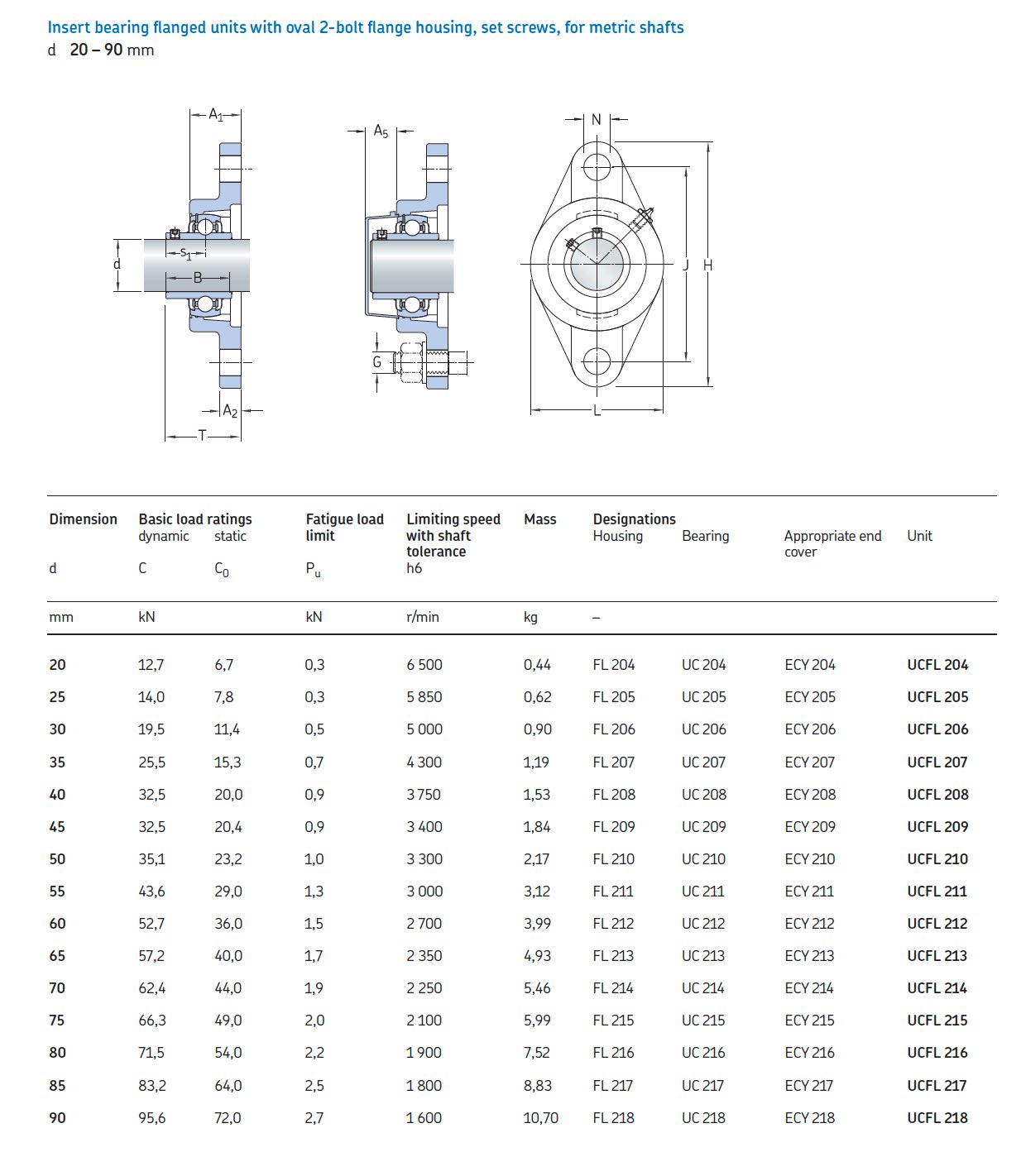

   • UCFL- Cụm ổ đỡ Oval lắp mặt bích 2 bulong, vòng bi định vị bằng vít chìm, hệ Metric, chuẩn JIS
   •

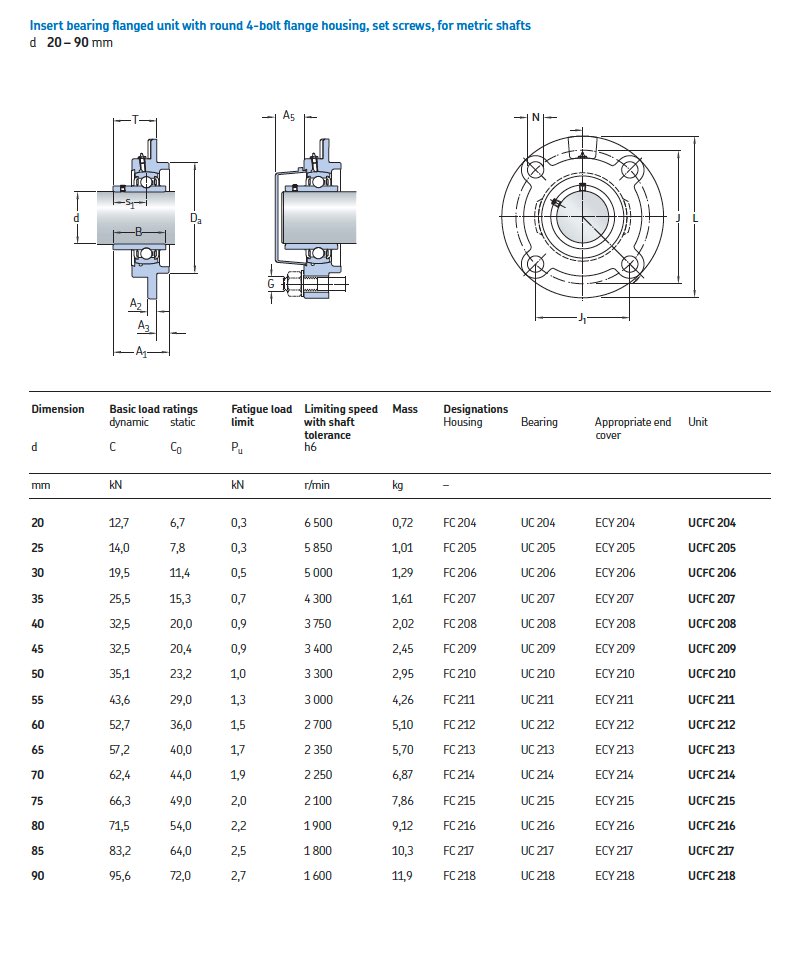

   • UCFC- Cụm ổ đỡ Tròn với mặt bích có 4 bulong, có vòng bi lắp vít chìm, hệ Metric

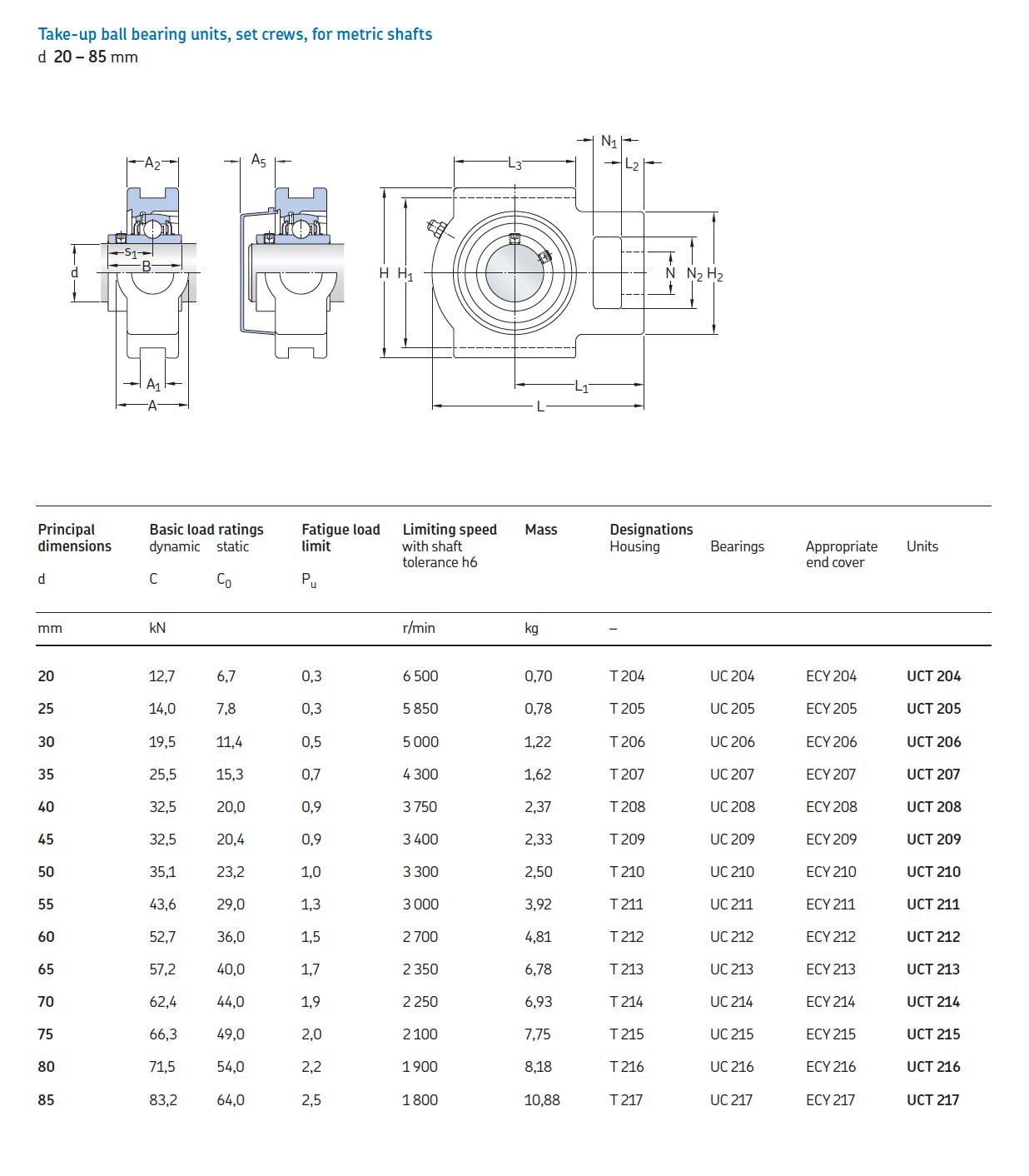

4. Take-up Unit (UCT) – Gối đỡ chân trượt có thể điều chỉnh căng xích/dây đai.

   • Dùng nhiều trong băng tải và máy đóng gói.

   •

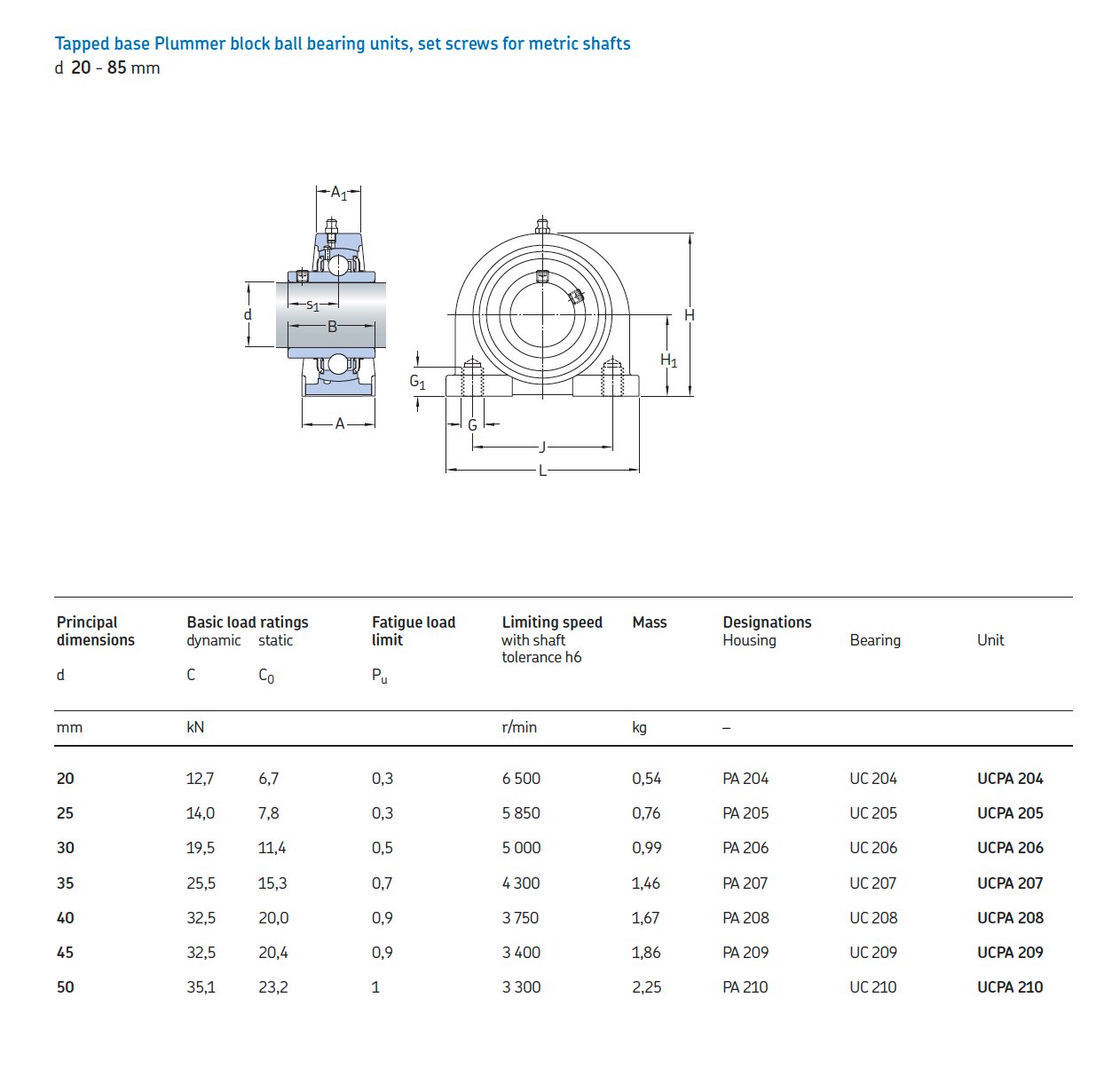

5. UCPA- Chân đế bắt vít chìm, UCFA (mặt bích kiểu treo), UCPE (gối đỡ dạng hẹp).

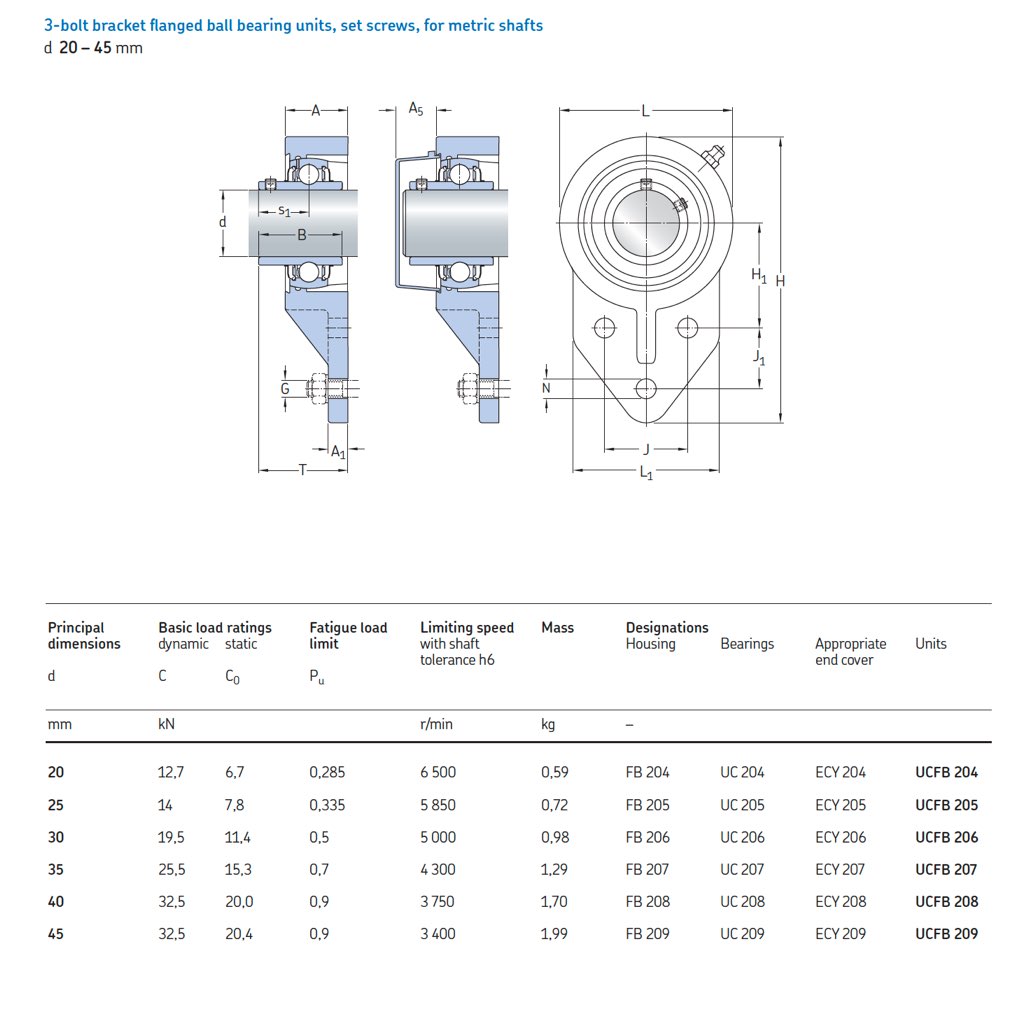

6. UCFB - Cụm ổ đỡ lắp mặt bích tam giác 3 bulong, hệ Metric.
7. a

3. Ứng dụng trong công nghiệp

Nhờ thiết kế bền bỉ và linh hoạt, cụm ổ đỡ SKF UC series được ứng dụng rộng rãi:

• Công nghiệp chế biến thực phẩm: Dây chuyền đóng gói, băng tải, máy trộn.

• Ngành xi măng, khai khoáng: Băng tải đá, sàng rung, vít tải.

• Ngành thép: Hệ thống con lăn, máy cán phụ trợ.

• Nông nghiệp: Máy gặt đập, quạt thông gió, băng tải hạt.

• Ngành gỗ & giấy: Máy cưa, băng chuyền, máy xeo giấy.

• Hàng hải & cảng biển: Hệ thống băng tải dỡ hàng, quạt hút, máy khuấy.

4. Ưu điểm nổi bật của SKF UC series

• Dễ lắp đặt và thay thế: Không cần dụng cụ chuyên dụng phức tạp.

• Chịu tải cao & bền bỉ: Thích hợp cho môi trường khắc nghiệt.

• Bảo dưỡng linh hoạt: Có thể bơm mỡ bổ sung qua nút mỡ.

• Tự căn chỉnh góc lệch: Giảm áp lực lên ổ lăn và kéo dài tuổi thọ.

• Phớt chặn kép hiệu quả: Chống bụi và giữ mỡ bôi trơn bên trong.

5. Điểm nổi bật vượt trội của UC Series SKF

• Khả năng tự căn chỉnh & dễ lắp: Tương thích với tiêu chuẩn JIS; thay thế đơn giản, không cần thay đổi máy móc hiện hữu.

• Tăng sức giữ trục đến 16%: Nhờ hệ thống khóa vít (set screw) có miếng nylon chống tự nới ra, rất hiệu quả trong điều kiện rung và tải nặng liên tục.

• Thiết kế bền & sạch sẽ: Đế vững chắc và chân đế nguyên khối hạn chế tích bụi, phù hợp cho môi trường nhiều bụi bẩn. SKF

• Bôi trơn và chống nhiễm bẩn cao: Mỡ lithium-calcium chất lượng, hoạt động từ –30 °C đến +120 °C; có seal và flinger bảo vệ, tăng tuổi thọ vòng bi.

• Loạt 200 & 300 series đặc điểm khác biệt:

  • 200 series: Vít khóa góc 120°—ổn định ở tốc độ cao, cân bằng trục tốt.

  • 300 series: Góc khóa 62°, khả năng chịu tải cao, phù hợp tải nặng tốc độ thấp.
