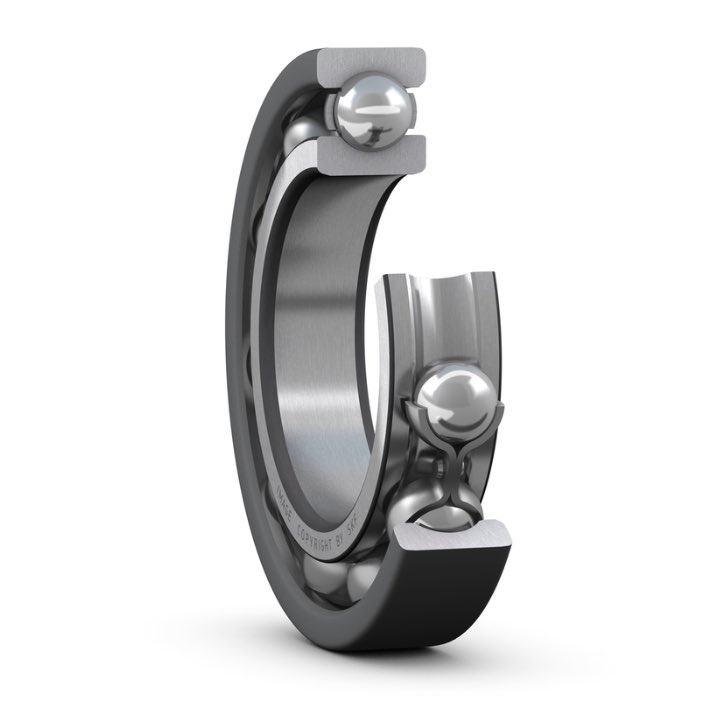

Vòng bi 6218/C3VL0241

1. Mã đặt hàng / Order code: 6218/C3VL0241

- Nhà sản xuất: SKF

- Vòng bi cầu rãnh sâu một dãy SKF INSOCOAT®, mặt ngoài vòng ngoài phủ lớp cách điện ôxit nhôm 100 µm (VL0241), khe hở C3, loại hở; Kích thước cơ bản: 90×160×30 mm

Tóm tắt nhanh

Loại: Vòng bi cầu rãnh sâu một dãy SKF INSOCOAT® — mặt ngoài vòng ngoài phủ lớp cách điện, loại hở không nạp sẵn mỡ

Kích thước: d 90 mm × D 160 mm × B 30 mm

Cách điện: lớp ôxit nhôm dày 100 µm phun plasma trên mặt ngoài vòng ngoài (hậu tố VL0241) — cách được cả dòng một chiều và xoay chiều, chịu tới 1.000 V DC

Điện trở: tối thiểu 50 MΩ ở 1.000 V DC. SKF thử nghiệm cho thấy lớp cách điện chỉ hỏng khi điện thế một chiều vượt 3.000 V (catalogue SKF, trang 915)

Khe hở trong: C3 — lớn hơn tiêu chuẩn, là khe hở mặc định của mã này

Tải trọng: động cơ bản C = 101 kN · tĩnh cơ bản C₀ = 73.5 kN · giới hạn tải mỏi Pu = 2.8 kN (catalogue SKF)

Tốc độ: giới hạn 5 300 v/ph · tham chiếu 8 500 v/ph (catalogue SKF)

Vòng cách: thép tấm

Điều kiện lắp bắt buộc: mặt tựa của gối đỡ hoặc ống cách phải có đường kính không nhỏ hơn Da min = 149 mm — xem mục 7 trên trang này

Ứng dụng chính: mô tơ điện chạy biến tần, máy phát, quạt và bơm dẫn động bằng inverter

2. Thông tin chung:

Vòng bi cầu rãnh sâu một dãy INSOCOAT có lớp phủ cách điện trên mặt ngoài của vòng trong hoặc vòng ngoài. Lớp phủ này chặn dòng điện tản đi qua vòng bi, bảo vệ ổ khỏi hư hỏng do ăn mòn điện và ngăn mỡ bôi trơn thoái hóa vì phóng điện. Ngoài ra, mã này giữ nguyên mọi ưu điểm của vòng bi cầu rãnh sâu: rất linh hoạt, ma sát thấp, được tối ưu cho độ ồn và độ rung thấp nên chạy được tốc độ cao; chịu tải hướng kính và tải dọc trục theo cả hai chiều, dễ lắp đặt và ít phải bảo trì hơn nhiều loại vòng bi khác. Cũng có thể cung cấp theo yêu cầu với đường kính lỗ và/hoặc đường kính ngoài đặc biệt, phù hợp cho trục và gối đỡ đã gia công lại.

• Lớp tráng phủ chống hỏng hóc do ăn mòn do điện
• Giảm hiện tượng thoái hóa chất bôi trơn do dòng điện phóng
• Có các ưu điểm thường thấy ở vòng bi rãnh sâu một dãy

3. Tổng quan sản phẩm

3.1 Kích thước

3.2 Hiệu năng

3.3 Tính năng

4. Thông số kỹ thuật chi tiết:

4.1 Kích thước

d	90 mm	Đường kính lỗ
D	160 mm	Đường kính ngoài
B	30 mm	Chiều rộng
d1	≈ 112.5 mm	Đường kính gờ của vòng trong
D2	≈ 145 mm	Đường kính rãnh gờ vòng ngoài
r1,2	min. 2 mm	Kích thước góc lượn

4.2 Kích thước mặt tựa

da	min. 101 mm	Đường kính mặt tựa trục
Da	min. 149 mm	Đường kính mặt tựa trục
Da	max. 149 mm	Đường kính mặt tựa gối đỡ
ra	max. 2 mm	Bán kính góc lượn

4.3 Dữ liệu tính toán

5. Đọc hiểu mã 6218/C3VL0241 và chọn đúng biến thể

5.1 Mã 6218/C3VL0241 nói lên điều gì

5.2 Vì sao mô tơ chạy biến tần làm hỏng vòng bi

Mô tơ điện, máy phát và thiết bị đi kèm bị đe dọa khi có dòng điện chạy qua vòng bi. Dòng này phá bề mặt tiếp xúc của bi và rãnh lăn — gọi là ăn mòn điện — đồng thời làm mỡ thoái hóa rất nhanh. Ở mô tơ và máy phát còn thêm rủi ro từ dòng cao tần sinh ra bởi điện dung ký sinh vốn có. Nguy cơ hư hỏng tăng lên khi thiết bị chạy qua bộ biến tần.

Dấu hiệu nhận biết trên vòng bi đã hỏng vì điện: rãnh lăn có các vệt sọc ngang đều nhau như đường gợn sóng, mỡ chuyển màu đen và cứng lại sớm hơn nhiều so với chu kỳ tính toán, ổ kêu rít và nóng bất thường dù tải không đổi. Thay vòng bi thường không giải quyết được — dòng điện vẫn còn đó, ổ mới sẽ hỏng lại theo đúng cách cũ.

5.3 VL0241 và VL2071 khác nhau chỗ nào

Cả hai loại đều cách điện đến 1.000 V DC theo bảng ký hiệu của SKF. Thông số kỹ thuật, độ chính xác kích thước và độ chính xác hoạt động của vòng bi INSOCOAT giống hệt vòng bi tiêu chuẩn không cách điện cùng cỡ — chỉ khác lớp phủ ở mặt ngoài.

5.4 Các biến thể cùng cỡ 90 × 160 × 30 mm DAVITA đang phân phối

Lưu ý khi thay thế: chỉ có mã đuôi VL0241 mới cách điện. Thay 6218/C3VL0241 bằng 6218 hay 6218/C3 thường là để tiết kiệm, nhưng ở mô tơ chạy biến tần thì ổ không cách điện sẽ hỏng lại vì đúng nguyên nhân cũ.

6. Ứng dụng điển hình và hướng dẫn chọn nhanh

Vòng bi INSOCOAT sinh ra cho một việc duy nhất: chặn dòng điện đi qua ổ. Mọi ứng dụng dưới đây đều là chỗ trục quay mang điện thế — do biến tần, do dòng cao tần từ điện dung ký sinh, hoặc do dòng rò từ hệ thống nối đất.

6.1 Chọn nhanh theo điều kiện làm việc

7. Lắp đặt và bảo trì

8. Mã tương đương của các hãng khác

Phần số cơ bản 6218 theo tiêu chuẩn ISO 15 nên các hãng đều dùng chung, nhưng phần hậu tố cách điện thì mỗi hãng ghi một kiểu — SKF ghi VL0241 cho lớp phủ vòng ngoài và VL2071 cho lớp phủ vòng trong, hãng khác có thể ghi J20AA, J20C, C3VL0241 hoặc một ký hiệu riêng. Đây là chỗ dễ mua nhầm nhất: cùng số 6218 nhưng khác hậu tố là khác hẳn khả năng cách điện.

Lưu ý: khi đối chiếu mã cách điện của hãng khác, phải kiểm tra ba thứ — vòng nào được phủ, độ dày lớp phủ, và điện thế chịu được. Chỉ khớp kích thước lắp lẫn là chưa đủ. Cần quy đổi chính xác thì liên hệ Technical team của DAVITA để được hỗ trợ. DAVITA chỉ cung cấp và bảo hành hàng SKF chính hãng.
