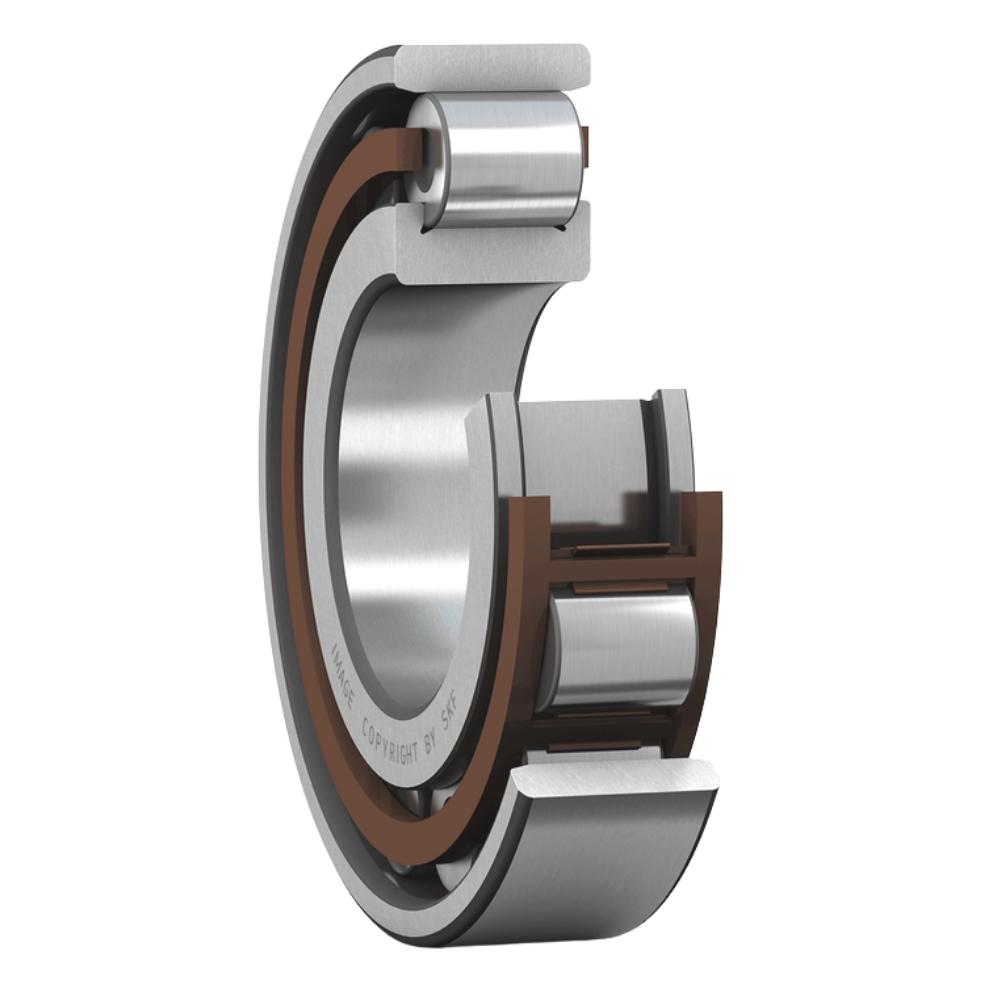

N 203 ECP
1Vòng bi SKF
Xuất xứ: Germany
SKU:
N/A
Danh mục:
Thành lập năm 1907 tại Gothenburg (Sweden), SKF là Nhà sản xuất Vòng bi (Bearing), Phớt, Mỡ bôi trơn, Sp truyền động, Dụng cụ bảo trì Dự báo thiết bị quay hàng đầu thế giới. DAVITA là Đại lý Ủy quyền của SKF Việt Nam cung cấp 100% sản phẩm chính hãng với đầy đủ Chứng chỉ cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp
Kích thước
| d | 17.0 mm | Đường kính lỗ |
| D | 40.0 mm | Đường kính ngoài |
| B | 12.0 mm | Chiều rộng |
| d1 | ≈ 25.0 mm | Đường kính gờ của vòng trong |
| E | 35.1 mm | Đường kính rãnh lăn của vòng của ngoài |
| r1,2 | min. 0.6 mm | Kích thước góc lượn |
| r3,4 | min. 0.3 mm | Kích thước góc lượn |
| s | max. 1.0 mm | Độ dịch vị hướng trục cho phép |
Kích thước mặt tựa
| da | min. 20.7 mm | Đường kính của ống cách |
| da | max. 33.0 mm | Đường kính của ống cách |
| Da | min. 37.0 mm | Đường kính mặt tựa gối |
| Da | max. 37.1 mm | Đường kính mặt tựa gối |
| ra | max. 0.6 mm | Bán kính góc lượn |
| rb | max. 0.3 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 20.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 14.3 kN |
| Giới hạn tải trọng mỏi | Pu | 1.73 kN |
| Tốc độ tham khảo | 20000.0 r/min | |
| Tốc độ giới hạn | 22000.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.12 |
| Trị số giới hạn | e | 0.2 |
| Hệ số tính toán | Y | 0.6 |
