Vòng bi 6316/C3

Vòng bi SKF
Xuất xứ: China / France / India

Đăng nhập để xem giá

Sự kết hợp này không tồn tại.

THÊM VÀO GIỎ HÀNG MUA NGAY

SKU:

N/A

Danh mục:

Vòng bi & Cụm gối đỡ

Thành lập năm 1907 tại Gothenburg (Sweden), SKF là Nhà sản xuất Vòng bi (Bearing), Phớt, Mỡ bôi trơn, Sp truyền động, Dụng cụ bảo trì Dự báo thiết bị quay hàng đầu thế giới. DAVITA là Đại lý Ủy quyền của SKF Việt Nam cung cấp 100% sản phẩm chính hãng với đầy đủ Chứng chỉ cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp

100% Chính hãng
Đầy đủ Chứng chỉ
Giao hàng nhanh

Chia sẻ :

Mô tả

1. Mã đặt hàng / Order code: 6316/C3

- Nhà sản xuất: SKF

Tóm tắt nhanh

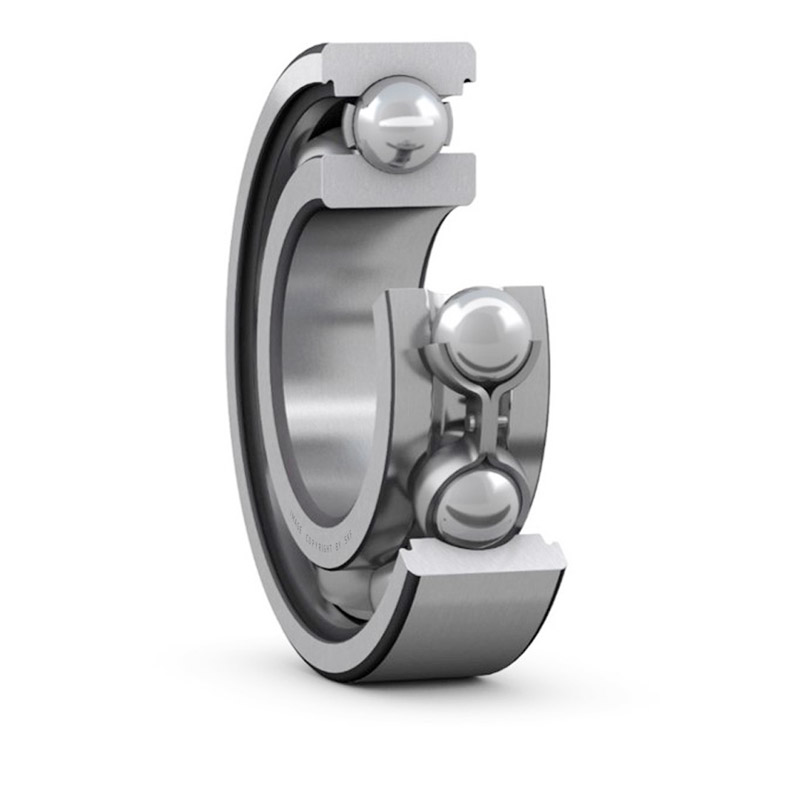

Loại: Vòng bi cầu một dãy SKF, hở, không che chắn, không nạp sẵn mỡ

Kích thước: d 80 mm × D 170 mm × B 39 mm

Khe hở trong: C3 (lớn hơn khe hở tiêu chuẩn CN)

Tải trọng: động cơ bản C = 130 kN · tĩnh cơ bản C₀ = 86,5 kN · giới hạn tải mỏi Pu = 3,25 kN (catalogue SKF)

Tốc độ: giới hạn 5 300 v/ph · tham chiếu 8 500 v/ph (catalogue SKF)

Vòng cách: thép tấm — loại hở, người dùng tự nạp mỡ khi lắp

Ứng dụng chính: mô tơ điện, quạt công nghiệp, bơm ly tâm, hộp giảm tốc, băng tải

Tình trạng: Thường xuyên có sẵn kho TP.HCM · xuất hóa đơn VAT · CO/CQ theo yêu cầu

2. Thông tin chung:

Vòng bi cầu một dãy rất đa dụng, ma sát thấp, được tối ưu để chạy êm và ít rung nên đạt được tốc độ quay cao. Vòng bi chịu được tải trọng hướng kính và tải trọng hướng trục theo cả hai chiều, dễ lắp đặt và cần ít bảo dưỡng hơn nhiều loại vòng bi khác. Vòng bi cũng có thể cung cấp theo yêu cầu với đường kính lỗ và/hoặc đường kính ngoài đặc biệt, phù hợp cho trục và gối đỡ đã gia công lại.

Thiết kế đơn giản, đa dụng và mạnh mẽ
Ma sát thấp
Chịu được tốc độ cao
Chịu được tải trọng hướng kính và hướng trục theo cả hai hướng
Yêu cầu rất ít bảo trì

3. Tổng quan sản phẩm

3.1 Kích thước

Đường kính lỗ	80 mm
Đường kính ngoài	170 mm
Chiều rộng	39 mm

3.2 Hiệu năng

Tải trọng động cơ bản danh định	130 kN
Tải trọng tĩnh cơ bản danh định	86.5 kN
Tốc độ tham khảo	8 500 r/min
Tốc độ giới hạn	5 300 r/min
Thế hệ có khả năng làm việc cao của SKF	SKF Explorer

3.3 Tính năng

Rãnh tra bi	Không có
Số hàng con lăn (hàng bi)	1
Rãnh gắn phe vòng ngoài	Không có
Kiểu lỗ vòng bi	Hình trụ
Kiểu vòng cách	Thép tấm
Kiểu lắp cặp	Không
Khe hở trong hướng kính	C3
Vật liệu vòng bi	Thép
Lớp phủ	Không có
Phớt làm kín	Không có
Mỡ bôi trơn	Không có
Khả năng tái bôi trơn	Không có
Indicative carbon footprint for new product / Dấu chân các-bon tham khảo của sản phẩm mới	13.1 kg CO2e

4. Thông số kỹ thuật chi tiết:

Thông số kích thước theo mã gốc 6316; mã này khác ở khe hở C3.

4.1 Kích thước

d	80 mm	Đường kính lỗ
tΔdmp	-0.012 – 0 mm	Deviation limits of mid-range bore diameter / Giới hạn sai lệch đường kính lỗ trung bình
D	170 mm	Đường kính ngoài
tΔDmp	-0.018 – 0 mm	Deviation limits of mid-range outside diameter / Giới hạn sai lệch đường kính ngoài trung bình
B	39 mm	Chiều rộng
tΔBs	-0.1 – 0 mm	Deviation limits of ring width / Giới hạn sai lệch chiều rộng vòng
d1	≈ 108 mm	Đường kính gờ
D2	≈ 146.9 mm	Đường kính rãnh
r1,2	min. 2.1 mm	Kích thước góc lượn
	P6 and tighter width tolerance / Dung sai chiều rộng cấp P6 hoặc chặt hơn	ISO tolerance class for dimensions / Cấp dung sai ISO về kích thước

4.2 Kích thước mặt tựa

da	min. 92 mm	Đường kính của mặt tựa trục
Da	max. 158 mm	Đường kính mặt tựa gối
ra	max. 2 mm	Bán kính góc lượn của trục hoặc gối đỡ

4.3 Dữ liệu tính toán

Thế hệ có khả năng làm việc cao của SKF		SKF Explorer
Tải trọng động cơ bản danh định	C	130 kN
Tải trọng tĩnh cơ bản danh định	C0	86.5 kN
Giới hạn tải trọng mỏi	Pu	3.25 kN
Tốc độ tham khảo		8 500 r/min
Tốc độ giới hạn		5 300 r/min
Hệ số tải trọng tối thiểu	kr	0.03
Hệ số tính toán	f0	13.3

4.4 Dung sai độ đảo

Range of section height at inner ring of assembled bearing / Độ đảo hướng kính của vòng trong (ổ đã lắp)	tKia	20 µm
Range of section height at outer ring of assembled bearing / Độ đảo hướng kính của vòng ngoài (ổ đã lắp)	tKea	45 µm
ISO tolerance class for geometrical tolerances / Cấp dung sai ISO về dung sai hình học		Tiêu chuẩn

5. Đọc hiểu mã 6316/C3 và chọn đúng biến thể

5.1 Mã 6316/C3 nói lên điều gì

Phần mã	Ý nghĩa
6	Vòng bi cầu một dãy
3	Loạt kích thước theo ISO — quy định tỷ lệ đường kính ngoài và chiều rộng so với đường kính lỗ
16	Mã cỡ lỗ. Từ mã 04 trở lên nhân với 5: 16 × 5 = 80 mm đường kính lỗ
/C3	Khe hở hướng kính lớn hơn khe hở tiêu chuẩn CN

5.2 Hậu tố thường gặp của dòng vòng bi cầu

Hậu tố	Ý nghĩa	Khi nào chọn
(không có)	Loại hở, không mỡ, không che chắn	Người dùng tự nạp mỡ; môi trường sạch hoặc đã có gối kín riêng
Z / 2Z	Nắp chắn bụi thép một bên / hai bên, nạp sẵn mỡ	Bụi khô, tốc độ cao. Nắp không chạm vòng trong nên ma sát rất thấp
RSH / 2RSH	Phớt cao su tiếp xúc một bên / hai bên, nạp sẵn mỡ	Bụi ẩm, có nước bắn. Kín hơn 2Z nhưng ma sát cao hơn
RS1 / 2RS1	Phớt cao su tiếp xúc, thiết kế cũ hơn	Tương đương 2RSH ở nhiều cỡ
2RSL	Phớt cao su ma sát thấp	Cần vừa kín vừa ít tổn hao
NR	Có rãnh và vòng hãm ở vòng ngoài	Khi cần định vị vòng bi trong gối bằng vòng hãm
/C3	Khe hở lớn hơn tiêu chuẩn	Mô tơ điện, nhiệt độ vận hành cao, lắp chặt trên trục
/C3GJN, /HT51	Loại mỡ nạp sẵn đặc biệt	Nhiệt độ cao hoặc thấp bất thường

5.3 Các biến thể cùng cỡ 80 × 170 × 39 mm DAVITA đang phân phối

Mã sản phẩm	Kiểu che chắn	Khe hở	Mỡ nạp sẵn
6316	Hở, không che chắn	CN tiêu chuẩn	Không — tự nạp khi lắp
6316 M/C3	Hở, không che chắn	C3	Không — tự nạp khi lắp
6316 M/C3VL0241	Hở, không che chắn	C3	Không — tự nạp khi lắp
6316-2RS1	Phớt cao su tiếp xúc hai bên	CN tiêu chuẩn	Có, trọn đời
6316-2RS1/C3	Phớt cao su tiếp xúc hai bên	C3	Có, trọn đời
6316-2Z	Nắp chắn bụi thép hai bên	CN tiêu chuẩn	Có, trọn đời
6316-2Z/C3	Nắp chắn bụi thép hai bên	C3	Có, trọn đời
6316-2Z/C3GJN	Nắp chắn bụi thép hai bên — Mỡ chịu nhiệt cao	C3	Có, trọn đời
6316-2Z/C4	Nắp chắn bụi thép hai bên	C4	Có, trọn đời
6316/C3	Hở, không che chắn	C3	Không — tự nạp khi lắp
6316/C3VL0241	Hở, không che chắn	C3	Không — tự nạp khi lắp
6316/C4	Hở, không che chắn	C4	Không — tự nạp khi lắp

12 mã trên lắp lẫn được về kích thước 80 × 170 × 39 mm. Khác nhau ở kiểu che chắn và khe hở — chọn theo môi trường bụi ẩm và nhiệt độ, xem mục 5.2 và mục 6. Gọi hotline để biết mã nào đang có sẵn kho.

6. Ứng dụng điển hình và hướng dẫn chọn nhanh

Thiết bị	Vì sao dùng mã 6316/C3
Mô tơ điện	Khe hở C3 bù được giãn nở nhiệt của rotor. Nắp thép 2Z ma sát thấp nên không làm nóng thêm
Quạt công nghiệp, quạt hút	Tốc độ cao, tải nhẹ, cần vòng bi không phải bảo dưỡng
Bơm ly tâm	Tải hướng kính đều, chạy liên tục
Hộp giảm tốc	Tải hướng kính kèm tải dọc trục nhẹ hai chiều
Băng tải, con lăn dẫn hướng	Số lượng nhiều, cần giá hợp lý và tuổi thọ ổn định

6.1 Chọn nhanh theo điều kiện làm việc

Tình huống	Nên chọn
Môi trường bụi khô, tốc độ cao	Mã 2Z — nắp thép, ma sát thấp
Có nước bắn, bụi ẩm, rửa máy thường xuyên	Mã 2RSH hoặc 2RS1 — phớt cao su kín hơn
Mô tơ điện, vòng trong nóng hơn vòng ngoài	Chọn khe hở C3
Máy chạy nguội, tải nhẹ, lắp lỏng	Khe hở CN tiêu chuẩn là đủ
Cần định vị vòng bi trong gối bằng vòng hãm	Mã hậu tố NR
Cần tự nạp loại mỡ riêng theo quy định của nhà máy	Chọn mã hở, không che chắn
Tải hướng kính rất nặng, gần như không có tải dọc trục	Cân nhắc vòng bi đũa trụ NU cùng cỡ lỗ — chịu hướng kính tốt hơn

7. Lắp đặt và bảo trì

Việc	Hướng dẫn
Dung sai lắp	Vòng trong quay theo tải: trục chế tạo cấp k5 hoặc j6. Vòng ngoài đứng yên: lỗ gối cấp H7. Kích thước vai chặn xem bảng "Kích thước mặt tựa" ở mục 4 trên trang này.
Không đóng lực qua bi	Đây là nguyên nhân số một khiến vòng bi mới hỏng trong vài tuần. Lắp lên trục thì chỉ tì vào vòng trong, lắp vào gối thì chỉ tì vào vòng ngoài — dùng bộ dụng cụ lắp SKF TMFT 36.
Lắp nóng	Dùng máy gia nhiệt cảm ứng SKF, chọn theo đường kính lỗ: TIH 030M cho lỗ 20–300 mm, TIH 100M cho lỗ 20–400 mm, TIH 220M cho lỗ 60–600 mm. Mã lỗ 80 mm này TIH 030M là đủ, nhưng nếu xưởng còn lắp cỡ lớn hơn thì nên đầu tư TIH 100M hoặc TIH 220M dùng chung. Nhiệt độ vòng trong không quá 120 °C. Không dùng đèn khò, luộc dầu hay nung trên bếp điện.
Tháo vòng bi	Dùng Cảo cơ khí SKF — Cảo TMMA 75H, Cảo TMMA 80 — hoặc Cảo thủy lực SKF — Cảo TMHP 10E, Cảo TMHC 110E cho vòng bi lắp chặt. Không cắt bằng đục.
Bôi trơn lại	Mã 2Z và 2RSH (2RS1) được SKF nạp mỡ sẵn tại nhà máy, đủ dùng trọn đời — không cần nạp thêm và cũng không có phương tiện tái bôi trơn. Chỉ mã hở mới giao ra không có mỡ: người dùng tự nạp mỡ trong lần lắp đầu tiên.

8. Mã tương đương của các hãng khác

Vòng bi cầu 6316/C3 có mã tương đương ở các hãng khác. Phần số cơ bản 6316 theo ISO nên các hãng đều dùng chung, chỉ phần hậu tố chỉ kiểu che chắn, khe hở và loại mỡ là khác nhau giữa các hãng.

Lưu ý: mã tương đương chỉ đối chiếu về kích thước lắp lẫn và kiểu che chắn. Loại mỡ nạp sẵn, cấp độ ồn, vật liệu vòng cách và tuổi thọ giữa các hãng không giống nhau — cần kiểm tra theo đúng điều kiện làm việc trước khi thay thế. Cần quy đổi chính xác thì liên hệ Technical team của DAVITA để được hỗ trợ. DAVITA chỉ cung cấp và bảo hành hàng SKF chính hãng.

9. Mua hàng tại DAVITA

Hạng mục	Nội dung
Tình trạng hàng	Thường xuyên có sẵn kho TP.HCM, gồm cả các biến thể cùng cỡ. Gọi hotline để biết số lượng còn tại thời điểm anh/chị cần
Chứng từ	Hóa đơn VAT, CO/CQ theo yêu cầu
Vị thế	Đại lý Ủy quyền của SKF tại Việt Nam
Hỗ trợ kỹ thuật	Tư vấn chọn mã, tính tuổi thọ, tư vấn khe hở và kiểu che chắn theo điều kiện làm việc thực tế
Giao hàng	Giao nhanh trong TP.HCM, chuyển phát đi các tỉnh

9.1 Câu hỏi thường gặp

Câu hỏi	Trả lời
Mã 2Z và 2RSH khác nhau chỗ nào?	2Z là nắp thép không chạm vòng trong — ma sát rất thấp, hợp tốc độ cao và bụi khô. 2RSH là phớt cao su tiếp xúc — kín hơn, hợp môi trường ẩm, nhưng ma sát và nhiệt sinh ra cao hơn.
Khi nào cần khe hở C3?	Khi vòng trong nóng hơn vòng ngoài đáng kể — điển hình là mô tơ điện — hoặc khi lắp chặt hơn tiêu chuẩn. Chọn sai khe hở là nguyên nhân hỏng sớm rất hay gặp.
Mã này có nạp sẵn mỡ không?	Không. Đây là loại hở, xuất xưởng không có mỡ, người dùng tự nạp trong lần lắp đầu tiên.
Có cạy nắp ra tra thêm mỡ được không?	Không nên. Nắp dập vào rãnh vòng ngoài, cạy ra là biến dạng và lọt bụi. Hết tuổi thọ mỡ thì thay vòng bi mới.
Tải trọng của mã này bao nhiêu?	Tải động cơ bản C = 130 kN, tải tĩnh cơ bản C₀ = 86,5 kN theo catalogue SKF. Tính tuổi thọ theo tải thực tế thì liên hệ <a href="/lien-he" style="font-family: Roboto, sans-serif; font-size: 18px;">Technical team của DAVITA</a>.
Làm sao biết hàng chính hãng?	DAVITA là Đại lý Ủy quyền của SKF, hàng nhập chính ngạch, có CO/CQ và hóa đơn VAT đầy đủ.
