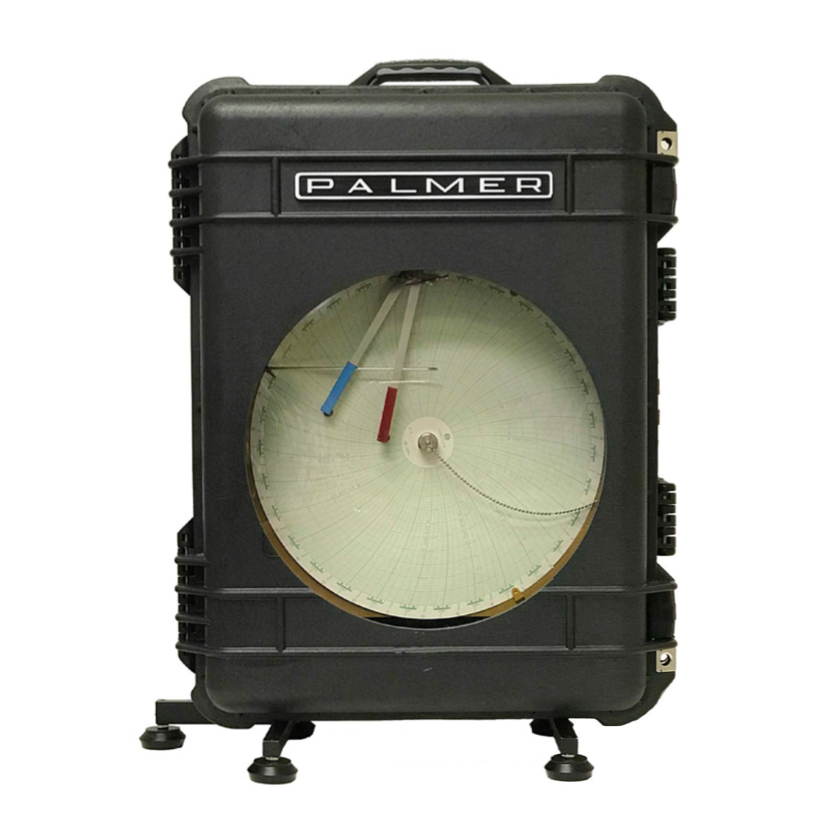

Bộ Máy ghi biểu đồ đo áp suất Palmer, dải đo 0-150psi, Model: 1P5BP1KP45A1 SET

I. Palmer Pelican® Case Pressure Chart Recorders -- Thiết bị ghi biểu đồ áp suất dạng cơ chuyên dụng

1. Mã đặt hàng (Ordering Code): 1P5BP1KP45A1 SET

2. Mô tả chi tiết: Bộ dụng cụ vẽ biểu đồ hãng Palmer, đường kính giấy vẽ size 8 inch, áp suất 150psi, kèm theo 100 tờ giấy vẽ đồ thị, kèm 5 cây bút, kèm chứng chỉ hiệu chuẩn

II. Thông tin chung về thiết bị ghi biểu đồ áp suất dạng cơ chuyên dụng / Palmer Pelican® Case Pressure Chart Recorders general info:

1. Palmer không quy định một mã sản phẩm cố định mà thiết bị được sản xuất theo cấu hình đặt hàng (Build-to-Order).

Mã đặt hàng được xây dựng dựa trên 3 nhóm lựa chọn chính:

• Loại thiết bị (Recorder Type)

  • Pressure System

  • Temperature System

  • Pressure & Temperature System

  • Valve System

• Kích thước

  • 8 inch Pelican Case (Code P)

  • 12 inch Pelican Case (Code R)

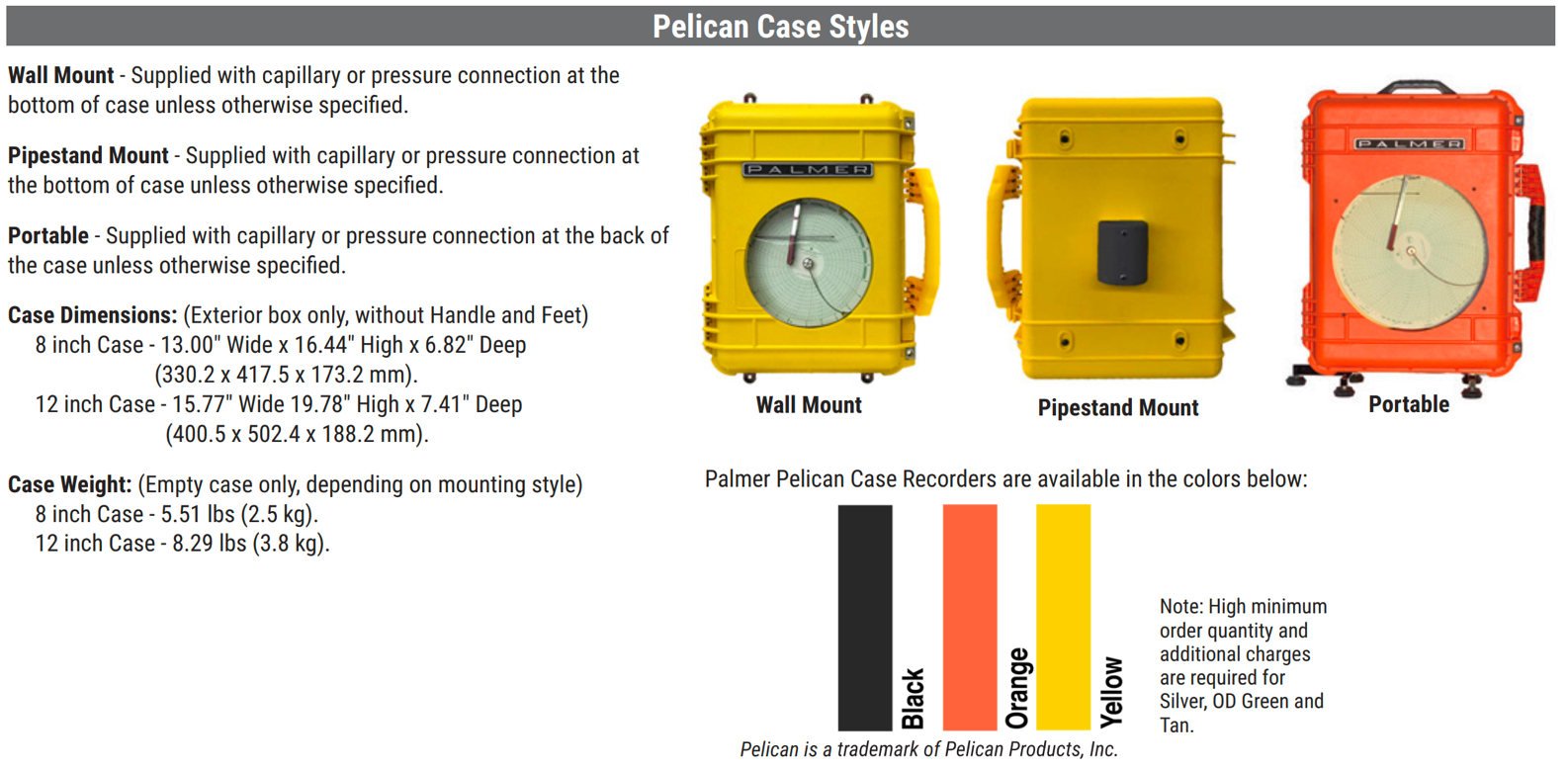

• Kiểu lắp đặt

  • Wall Mount

  • Pipestand Mount

  • Portable

Ngoài ra khách hàng có thể tùy chọn: - Dải đo áp suất - Số lượng bút ghi (1, 2 hoặc 3 bút) - Tốc độ quay biểu đồ - Loại đầu nối áp suất - Kiểu truyền động bằng pin hoặc lên dây cót.

2. Chức năng

Palmer Pelican® Case Pressure Chart Recorder là thiết bị ghi dữ liệu áp suất dạng cơ, được thiết kế để đo, hiển thị và ghi liên tục giá trị áp suất lên giấy biểu đồ tròn.

Các chức năng nổi bật gồm:

• Đo và ghi áp suất liên tục theo thời gian.

• Lưu trữ dữ liệu dưới dạng biểu đồ giấy để phục vụ kiểm tra và truy xuất lịch sử vận hành.

• Hỗ trợ 1, 2 hoặc 3 bút ghi đồng thời nhiều tín hiệu.

• Nhiều chu kỳ ghi từ 30 phút đến 96 ngày tùy theo bộ truyền động.

• Có thể hoạt động bằng bộ truyền động pin Quartz đa tốc độ hoặc bộ truyền động lên dây cót.

• Vỏ Pelican chống nước, chống bụi, chống va đập, phù hợp môi trường công nghiệp khắc nghiệt ngoài hiện trường.

3. Ứng dụng

Thiết bị được sử dụng rộng rãi trong:

• Nhà máy Dầu khí (Oil & Gas)

• Nhà máy hóa chất

• Nhà máy điện

• Nhà máy xi măng

• Nhà máy thép

• Hệ thống hơi nước và lò hơi

• Hệ thống khí nén

• Trạm bơm áp lực cao

• Hệ thống thủy lực công nghiệp

• Kiểm tra áp lực đường ống

• Thử áp (Pressure Testing)

• Giám sát áp suất trong các quá trình sản xuất yêu cầu lưu hồ sơ vận hành.

Thiết bị đặc biệt phù hợp cho môi trường ngoài trời có độ rung cao, bụi bẩn hoặc độ ẩm lớn nhờ thiết kế vỏ Pelican đạt chuẩn bảo vệ IP55.

4. Mô tả hoạt động

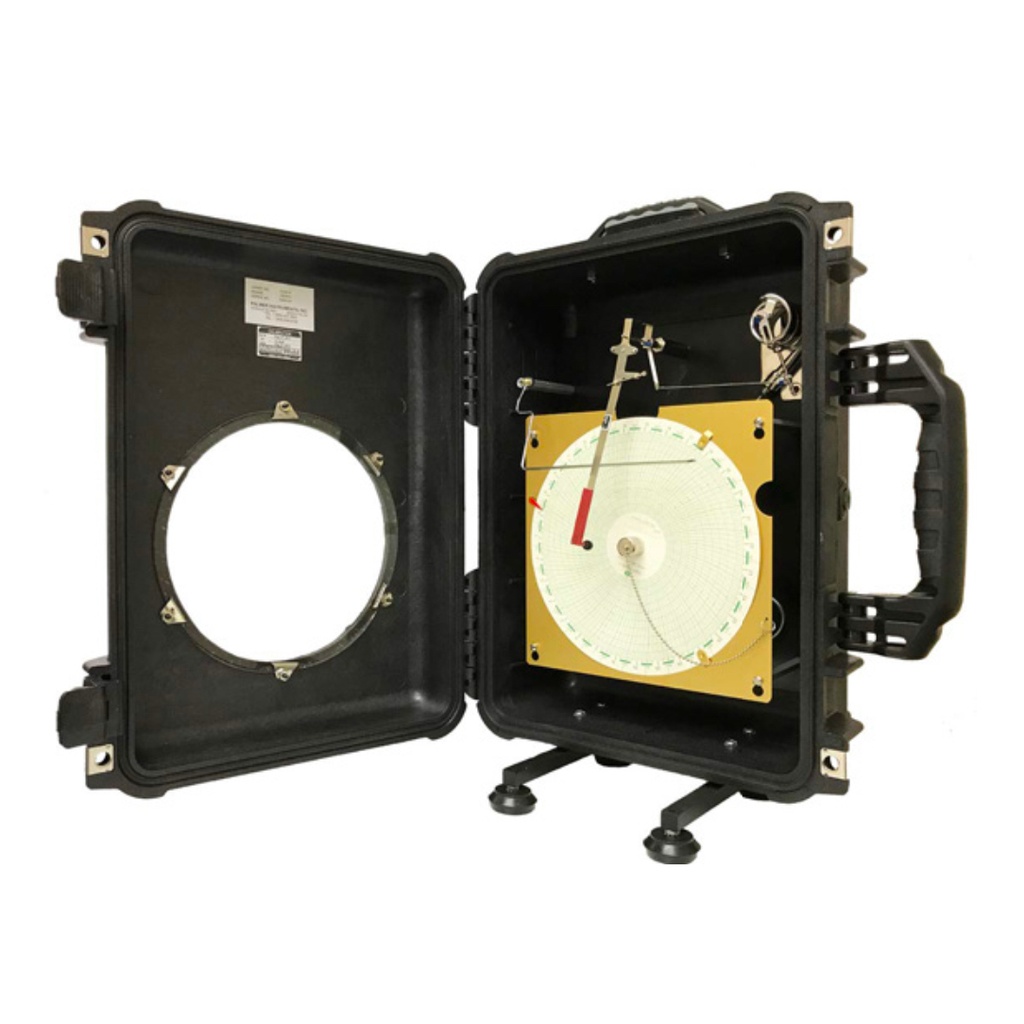

• Palmer Pelican® Case Pressure Chart Recorder hoạt động theo nguyên lý cơ học kết hợp bộ truyền động thời gian.

• Áp suất từ hệ thống được đưa vào phần tử cảm biến Bourdon hoặc màng ngăn (Pressure Element). Khi áp suất thay đổi, phần tử cảm biến sẽ dịch chuyển và truyền chuyển động đến tay bút ghi. Đồng thời, bộ truyền động (Chart Drive) quay đĩa giấy biểu đồ với tốc độ đã cài đặt. Bút ghi sẽ liên tục vẽ đường biểu diễn áp suất theo thời gian trên giấy biểu đồ tròn, giúp người vận hành theo dõi diễn biến áp suất một cách trực quan và lưu giữ dữ liệu mà không cần nguồn điện liên tục (đối với bộ truyền động dùng pin hoặc lên dây cót). Thiết bị sử dụng các phần tử áp suất bằng thép không gỉ 316, có nhiều dải đo từ áp suất rất thấp đến 30.000psi, đáp ứng đa dạng yêu cầu trong công nghiệp.
