Brand:
SKF

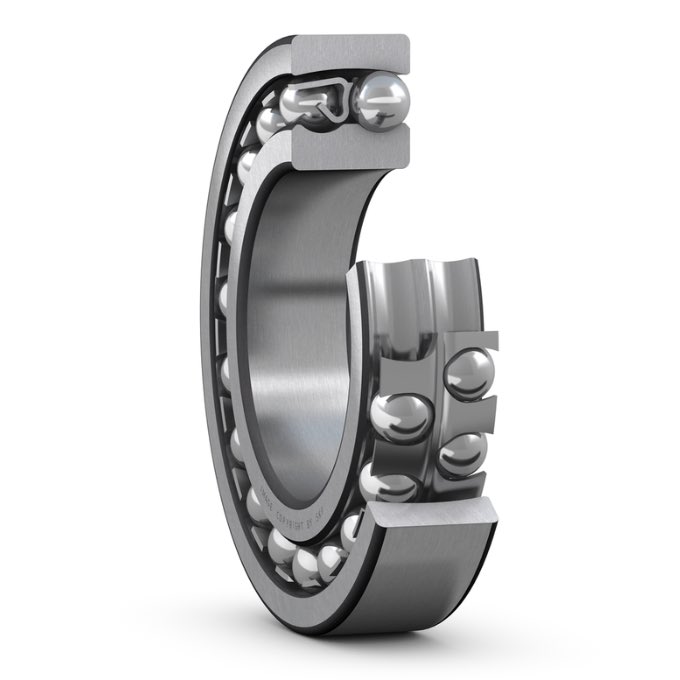

1314
Vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 70.0 mm |
| Đường kính ngoài | 150.0 mm |
| Chiều rộng | 35.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 74.1 kN |
| Tải trọng tĩnh cơ bản danh định | 27.5 kN |
| Tốc độ tham khảo | 8500.0 r/min |
| Tốc độ giới hạn | 6000.0 r/min |
Tính năng
| Phương tiện giữ lại, vòng trong | Không có |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Số dòng | 2 |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 3.0 kg |
| Mã eClass | 23-05-08-06 |
| Mã UNSPSC | 31171532 |
| Loại lỗ | Hình trụ |
Kích thước
| d | 70.0 mm | Đường kính lỗ |
| D | 150.0 mm | Đường kính ngoài |
| B | 35.0 mm | Chiều rộng |
| d1 | ≈ 97.5 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 126.8 mm | Đường kính gờ của vòng ngoài |
| r1,2 | min. 2.1 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 82.0 mm | Đường kính mặt tựa trục |
| Da | max. 138.0 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 74.1 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 27.5 kN |
| Giới hạn tải trọng mỏi | Pu | 1.34 kN |
| Tốc độ tham khảo | 8500.0 r/min | |
| Tốc độ giới hạn | 6000.0 r/min | |
| Độ lệch góc cho phép | α | 3.0 ° |
| Hệ số tính toán | kr | 0.045 |
| Trị số giới hạn | e | 0.22 |
| Hệ số tính toán | Y0 | 2.8 |
| Hệ số tính toán | Y1 | 2.9 |
| Hệ số tính toán | Y2 | 4.5 |
