Brand:
SKF

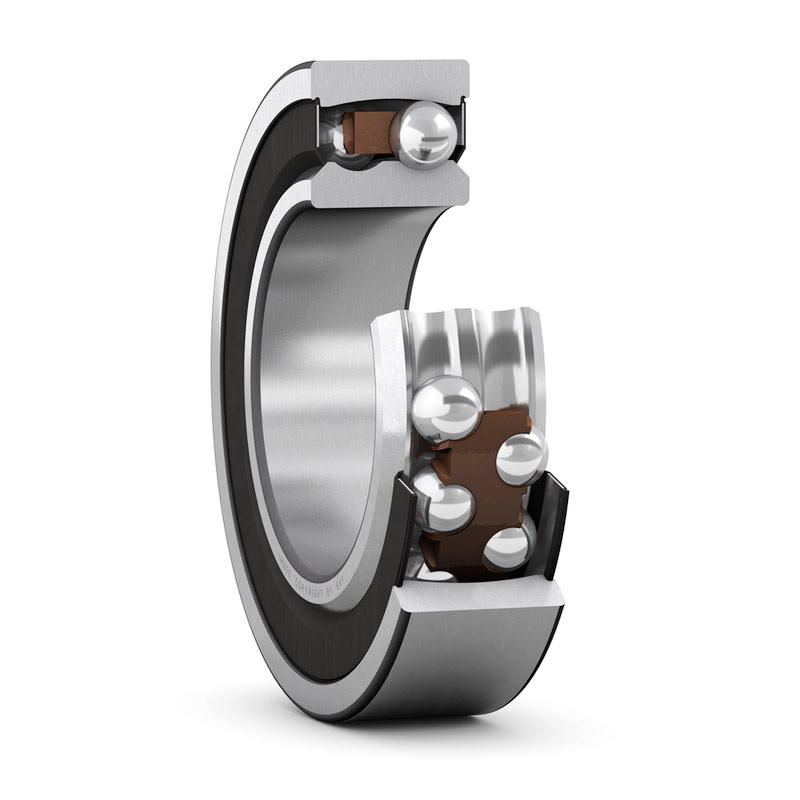

2206 E-2RS1TN9
Vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 30.0 mm |
| Đường kính ngoài | 62.0 mm |
| Chiều rộng | 20.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 15.6 kN |
| Tải trọng tĩnh cơ bản danh định | 4.65 kN |
| Tốc độ tham khảo | 22000.0 r/min |
| Tốc độ giới hạn | 7500.0 r/min |
Tính năng
| Phương tiện giữ lại, vòng trong | Không có |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Số dòng | 2 |
| Loại lỗ | Hình trụ |
| Vòng cách | Phi kim |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Phớt chặn cả hai bên |
| Loại phớt chắn dầu | Liên hệ |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.26 kg |
| Mã eClass | 23-05-08-06 |
| Mã UNSPSC | 31171532 |
| Loại lỗ | Hình trụ |
Kích thước
| d | 30.0 mm | Đường kính lỗ |
| D | 62.0 mm | Đường kính ngoài |
| B | 20.0 mm | Chiều rộng |
| d2 | ≈ 36.7 mm | Đường kính rãnh vòng trong |
| D2 | ≈ 54.06 mm | Đường kính rãnh vòng ngoài |
| r1,2 | min. 1.0 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 35.6 mm | Đường kính mặt tựa trục |
| da | max. 36.5 mm | Đường kính mặt tựa trục |
| Da | max. 56.4 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 1.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 15.6 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 4.65 kN |
| Giới hạn tải trọng mỏi | Pu | 0.24 kN |
| Tốc độ tham khảo | 22000.0 r/min | |
| Tốc độ giới hạn | 7500.0 r/min | |
| Độ lệch góc cho phép | α | 1.5 ° |
| Hệ số tính toán | kr | 0.045 |
| Trị số giới hạn | e | 0.25 |
| Hệ số tính toán | Y0 | 2.5 |
| Hệ số tính toán | Y1 | 2.5 |
| Hệ số tính toán | Y2 | 3.9 |
