Brand:
SKF

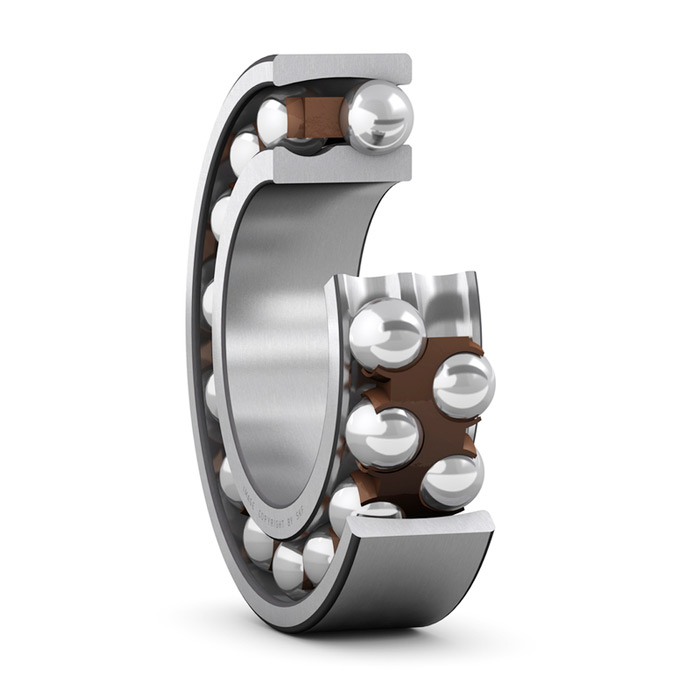

2309 EKTN9
Vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 45.0 mm |
| Đường kính ngoài | 100.0 mm |
| Chiều rộng | 36.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 63.7 kN |
| Tải trọng tĩnh cơ bản danh định | 19.3 kN |
| Tốc độ tham khảo | 13000.0 r/min |
| Tốc độ giới hạn | 9000.0 r/min |
Tính năng
| Phương tiện giữ lại, vòng trong | Không có |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Số dòng | 2 |
| Loại lỗ | Côn 1:12 |
| Vòng cách | Phi kim |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 1.17 kg |
| Mã eClass | 23-05-08-06 |
| Mã UNSPSC | 31171532 |
| Loại lỗ | Côn 1:12 |
Kích thước
| d | 45.0 mm | Đường kính lỗ |
| D | 100.0 mm | Đường kính ngoài |
| B | 36.0 mm | Chiều rộng |
| d1 | ≈ 60.16 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 86.0 mm | Đường kính gờ của vòng ngoài |
| r1,2 | min. 1.5 mm | Kích thước góc lượn |
Kích thước mặt tựa
| Da | max. 91.0 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 1.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 63.7 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 19.3 kN |
| Giới hạn tải trọng mỏi | Pu | 1.0 kN |
| Tốc độ tham khảo | 13000.0 r/min | |
| Tốc độ giới hạn | 9000.0 r/min | |
| Độ lệch góc cho phép | α | 3.0 ° |
| Hệ số tính toán | kr | 0.05 |
| Trị số giới hạn | e | 0.33 |
| Hệ số tính toán | Y0 | 2.0 |
| Hệ số tính toán | Y1 | 1.9 |
| Hệ số tính toán | Y2 | 3.0 |
