Brand:
SKF
23940 CC/W33

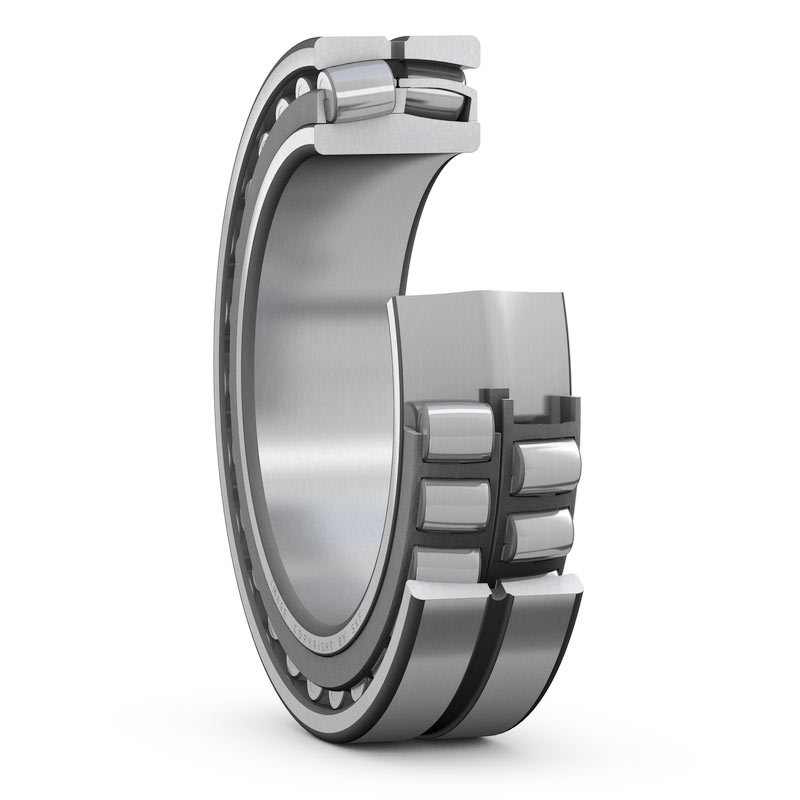

Vòng bi SKF, mã 23940 CC/W33
Xuất xứ: Sweden
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 200.0 mm |
| Đường kính ngoài | 280.0 mm |
| Chiều rộng | 60.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 651.0 kN |
| Tải trọng tĩnh cơ bản danh định | 1040.0 kN |
| Tốc độ tham khảo | 2200.0 r/min |
| Tốc độ giới hạn | 2400.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Khe hở trong hướng kính | CN |
| Cấp dung sai kích thước | Tiêu chuẩn |
| Cấp dung sai của độ đảo | P5 |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Với |
| Để điều kiện tái sản xuất | Có |
Điều phối
| Trọng lượng tinh của sản phẩm | 11.3 kg |
| Mã eClass | 23-05-09-11 |
| Mã UNSPSC | 31171510 |
| Loại lỗ | Hình trụ |
Kích thước
| d | 200.0 mm | Đường kính lỗ |
| D | 280.0 mm | Đường kính ngoài |
| B | 60.0 mm | Chiều rộng |
| d2 | ≈ 222.0 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 258.0 mm | Đường kính gờ/rãnh của vòng ngoài |
| b | 8.3 mm | Chiều rộng của rãnh bôi trơn |
| K | 4.5 mm | Đường kính của lỗ bôi trơn |
| r1,2 | min. 2.1 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 211.0 mm | Đường kính của mặt tựa trục |
| Da | max. 269.0 mm | Đường kính mặt tựa gối |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 651.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 1040.0 kN |
| Giới hạn tải trọng mỏi | Pu | 93.0 kN |
| Tốc độ tham khảo | 2200.0 r/min | |
| Tốc độ giới hạn | 2400.0 r/min | |
| Trị số giới hạn | e | 0.19 |
| Hệ số tính toán | Y1 | 3.6 |
| Hệ số tính toán | Y2 | 5.3 |
| Hệ số tính toán | Y0 | 3.6 |
Cấp dung sai
| Dung sai kích thước | Tiêu chuẩn |
| Độ đảo hướng kính | P5 |
