Brand:
SKF

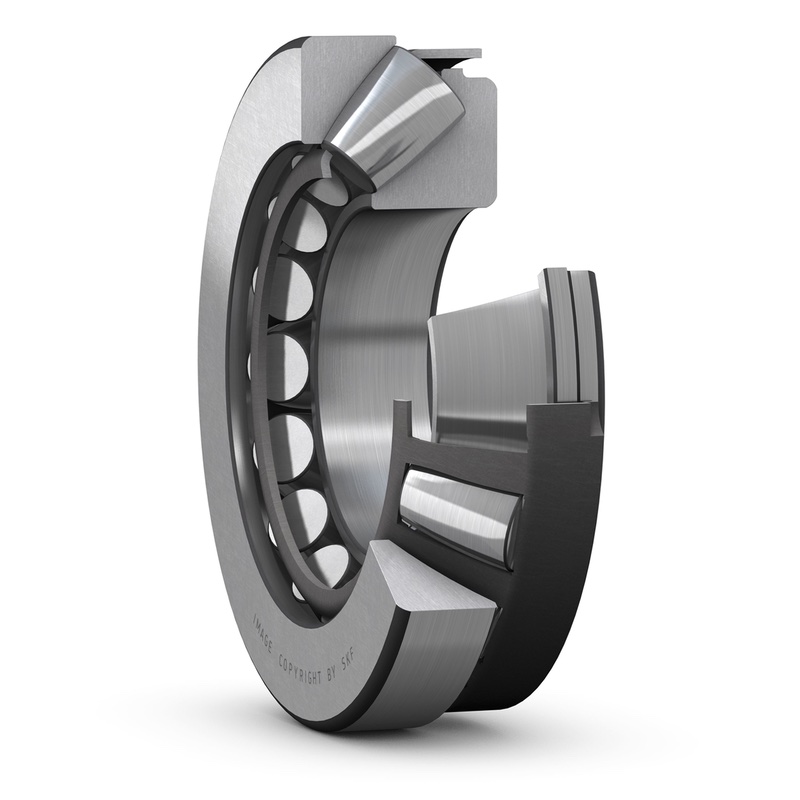

29318 E
SKF bearing
Made in: Malaysia/ Sweden
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 90.0 mm |
| Đường kính ngoài | 155.0 mm |
| Chiều cao | 39.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 400.0 kN |
| Tải trọng tĩnh cơ bản danh định | 1080.0 kN |
| Tốc độ tham khảo | 2400.0 r/min |
| Tốc độ giới hạn | 4000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Phương tiện để định vị, vòng đệm gối đỡ | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Cấp dung sai | Tiêu chuẩn |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.9 kg |
| Mã eClass | 23-05-11-03 |
| Mã UNSPSC | 31171507 |
Kích thước
| d | 90.0 mm | Đường kính lỗ |
| D | 155.0 mm | Đường kính ngoài |
| H | 39.0 mm | Chiều cao |
| d1 | ≈ 138.0 mm | Đường kính ngoài của vòng đệm trục mặt hông đầu |
| D1 | ≈ 115.0 mm | Đường kính gờ của vòng ngoài |
| B | 24.5 mm | Chiều rộng vòng đệm trục hoặc chiều dài đường kính lỗ vòng đệm trục lắp trên trục (ổ bi có vòng cách thép dập) |
| B1 | 34.5 mm | Chiều cao vòng đệm trục + vòng cách |
| C | 19.5 mm | Chiều cao vòng đệm ổ |
| s | 53.0 mm | Khoảng cách từ mặt hông đầu vòng đệm trục đến điểm áp suất |
| r1,2 | min. 1.5 mm | Kích thước góc lượn vòng đệm trục |
Kích thước mặt tựa
| da | min. 120.0 mm | Đường kính của mặt tựa trục |
| db1 | max. 95.0 mm | Đường kính mặt tựa của vòng cách |
| db2 | max. 95.0 mm | Đường kính ngoài của vòng cách |
| Da | max. 134.0 mm | Đường kính mặt tựa gối |
| ra | max. 1.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 400.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 1080.0 kN |
| Giới hạn tải trọng mỏi | Pu | 132.0 kN |
| Tốc độ tham khảo | 2400.0 r/min | |
| Tốc độ giới hạn | 4000.0 r/min | |
| Hệ số tải trọng hướng trục tối thiểu | A | 0.11 |
