Brand:
SKF

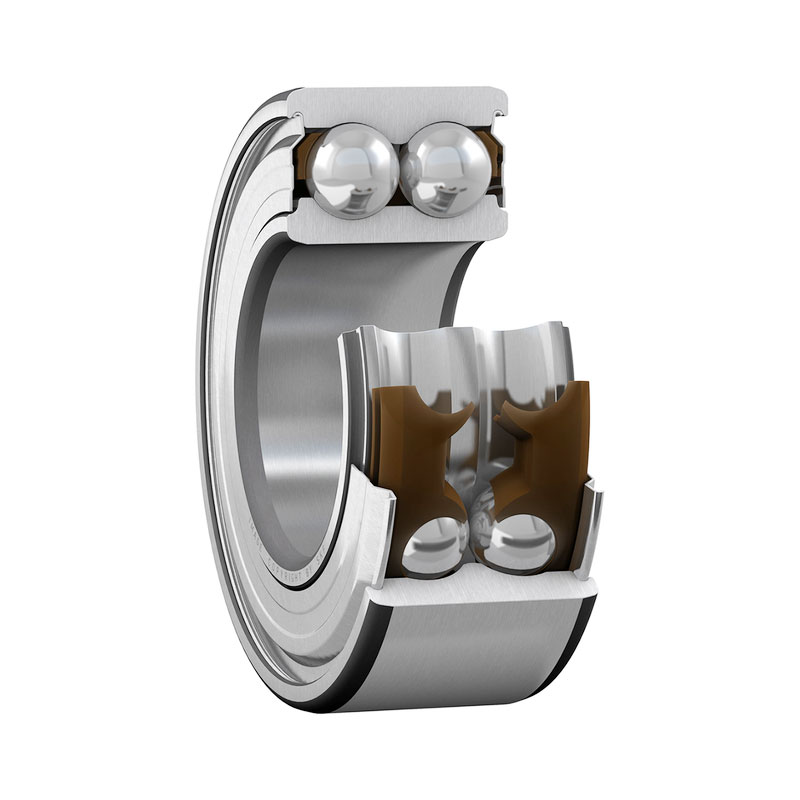

3200 A-2ZTN9/MT33
Vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 10.0 mm |
| Đường kính ngoài | 30.0 mm |
| Chiều rộng | 14.0 mm |
| Góc tiếp xúc | 30.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 7.61 kN |
| Tải trọng tĩnh cơ bản danh định | 4.3 kN |
| Tốc độ tham khảo | 26000.0 r/min |
| Tốc độ giới hạn | 24000.0 r/min |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Phi kim |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Lưng đối lưng (O) |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Nắp chắn bụi hai bên |
| Loại phớt chắn dầu | Không tiếp xúc |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.0502 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Kích thước
| d | 10.0 mm | Đường kính lỗ |
| D | 30.0 mm | Đường kính ngoài |
| B | 14.0 mm | Chiều rộng |
| d2 | ≈ 15.8 mm | Đường kính rãnh gờ vòng trong |
| D2 | ≈ 24.95 mm | Đường kính rãnh gờ vòng ngoài |
| r1,2 | min. 0.6 mm | Kích thước góc lượn vòng trong |
| a | 16.0 mm | Khoảng cách (các) điểm áp suất |
Kích thước mặt tựa
| da | min. 14.4 mm | Đường kính mặt tựa trục |
| da | max. 15.5 mm | Đường kính mặt tựa trục |
| Da | max. 25.6 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 0.6 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 7.61 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 4.3 kN |
| Giới hạn tải trọng mỏi | Pu | 0.183 kN |
| Tốc độ tham khảo | 26000.0 r/min | |
| Tốc độ giới hạn | 24000.0 r/min | |
| Hệ số tính toán | kr | 0.06 |
| Trị số giới hạn | e | 0.8 |
| Hệ số tính toán | X | 0.63 |
| Hệ số tính toán | Y0 | 0.66 |
| Hệ số tính toán | Y1 | 0.78 |
| Hệ số tính toán | Y2 | 1.24 |
