Brand:
SKF
6004-2ZNR

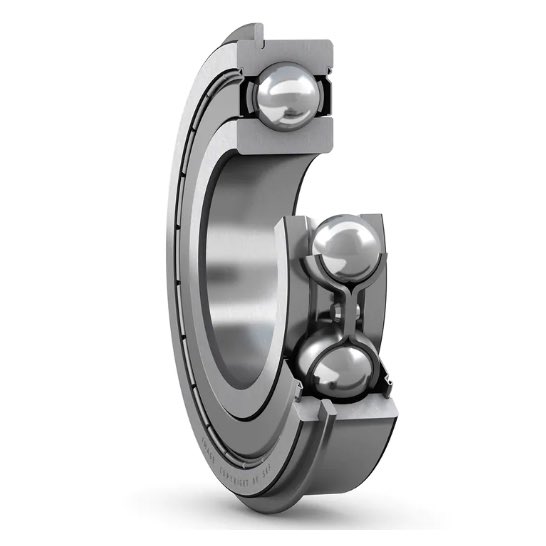

Vòng bi cầu SKF, có 2 bít chặn mỡ bằng Thép, có rãnh và phe chặn
Mã hàng: 6004-2ZNR
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 20.0 mm |
| Đường kính ngoài | 42.0 mm |
| Chiều rộng | 12.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 9.95 kN |
| Tải trọng tĩnh cơ bản danh định | 5.0 kN |
| Tốc độ tham khảo | 38000.0 r/min |
| Tốc độ giới hạn | 19000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Rãnh tra bi | Không có |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Vòng chặn (lắp) |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Kiểu lắp cặp | Không |
| Khe hở trong hướng kính | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Nắp chắn bụi hai bên |
| Loại phớt chắn dầu | Không tiếp xúc |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.077 kg |
| Mã eClass | 23-05-08-01 |
| Mã UNSPSC | 31171504 |
Kích thước
| d | 20.0 mm | Đường kính lỗ |
| D | 42.0 mm | Đường kính ngoài |
| B | 12.0 mm | Chiều rộng |
| d1 | ≈ 27.2 mm | Đường kính gờ |
| D2 | ≈ 37.19 mm | Đường kính rãnh |
| D3 | 39.75 mm | Đường kính của rãnh cài vòng chặn |
| D4 | 46.3 mm | Đường kính ngoài của vòng chặn |
| b | 1.35 mm | Chiều rộng của rãnh cài vòng chặn |
| C | 2.06 mm | Khoảng cách từ mặt hông vòng ngoài đến rãnh cài vòng chặn |
| f | 1.12 mm | Chiều rộng của vòng chặn |
| r0 | max. 0.4 mm | Đường kính đáy của rãnh cài vòng chặn |
| r1,2 | min. 0.6 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 23.2 mm | Đường kính của mặt tựa trục |
| da | max. 27.1 mm | Đường kính của mặt tựa trục |
| Da | max. 38.8 mm | Đường kính mặt tựa gối |
| Db | min. 48.0 mm | Đường kính của rãnh vòng chặn trong gối đỡ |
| ba | min. 1.5 mm | Chiều rộng của rãnh vòng chặn trong gối đỡ |
| Ca | max. 3.18 mm | Khoảng cách từ mặt hông vòng ngoài đến mặt sau vòng chặn |
| ra | max. 0.6 mm | Bán kính góc lượn của trục hoặc gối đỡ |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 9.95 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 5.0 kN |
| Giới hạn tải trọng mỏi | Pu | 0.212 kN |
| Tốc độ tham khảo | 38000.0 r/min | |
| Tốc độ giới hạn | 19000.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.025 |
| Hệ số tính toán | f0 | 14.0 |
Các sản phẩm được bao gồm
| Vòng chặn | SP 42 |
Cấp dung sai
| Dung sai kích thước | P6 |
| Độ đảo hướng kính | P5 |
