Brand:
SKF

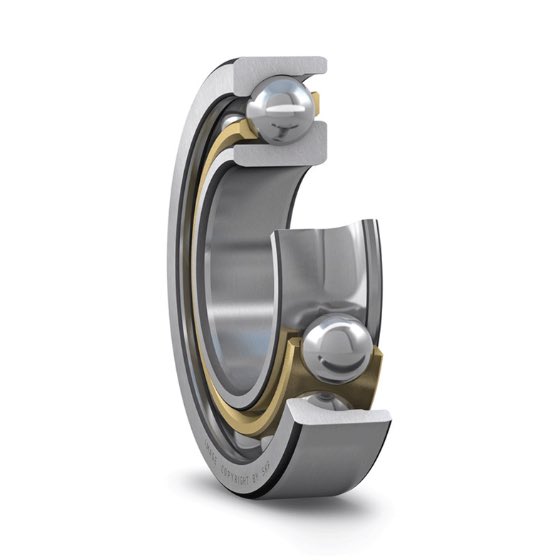

7309 BECBM
SKF bearing
Made in Austria
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 45.0 mm |
| Đường kính ngoài | 100.0 mm |
| Chiều rộng | 25.0 mm |
| Góc tiếp xúc | 40.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 61.0 kN |
| Tải trọng tĩnh cơ bản danh định | 40.5 kN |
| Tốc độ tham khảo | 9000.0 r/min |
| Tốc độ giới hạn | 11000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Đồng thau gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Có |
| Khe hở trong hướng trục | Not applicable |
| Điều kiện lắp cặp (khe hở hướng trục/tải trọng đặt trước) | Khe hở hướng trục CB |
| Cấp dung sai | Cấp P6 (P6) |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.898 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Kích thước
| d | 45.0 mm | Đường kính lỗ |
| D | 100.0 mm | Đường kính ngoài |
| B | 25.0 mm | Chiều rộng |
| d1 | ≈ 66.5 mm | Đường kính gờ của vòng trong (mặt hông lớn) |
| d2 | ≈ 55.25 mm | Đường kính gờ của vòng trong (mặt hông nhỏ) |
| D1 | ≈ 79.75 mm | Đường kính gờ của vòng ngoài (mặt hông lớn) |
| a | 43.0 mm | Khoảng cách từ mặt hông đến điểm áp suất |
| r1,2 | min. 1.5 mm | Kích thước góc lượn |
| r3,4 | min. 1.0 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 54.0 mm | Đường kính của mặt tựa trục |
| Da | max. 91.0 mm | Đường kính mặt tựa gối đỡ |
| Db | max. 94.4 mm | Đường kính mặt tựa gối |
| ra | max. 1.5 mm | Bán kính góc lượn |
| rb | max. 1.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 61.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 40.5 kN |
| Giới hạn tải trọng mỏi | Pu | 1.73 kN |
| Tốc độ tham khảo | 9000.0 r/min | |
| Tốc độ giới hạn | 11000.0 r/min | |
| Hệ số tải trọng hướng trục tối thiểu | A | 0.0268 |
| Hệ số tải trọng hướng kính tối thiểu | kr | 0.1 |
| Trị số giới hạn | e | 1.14 |
