Brand:
SKF

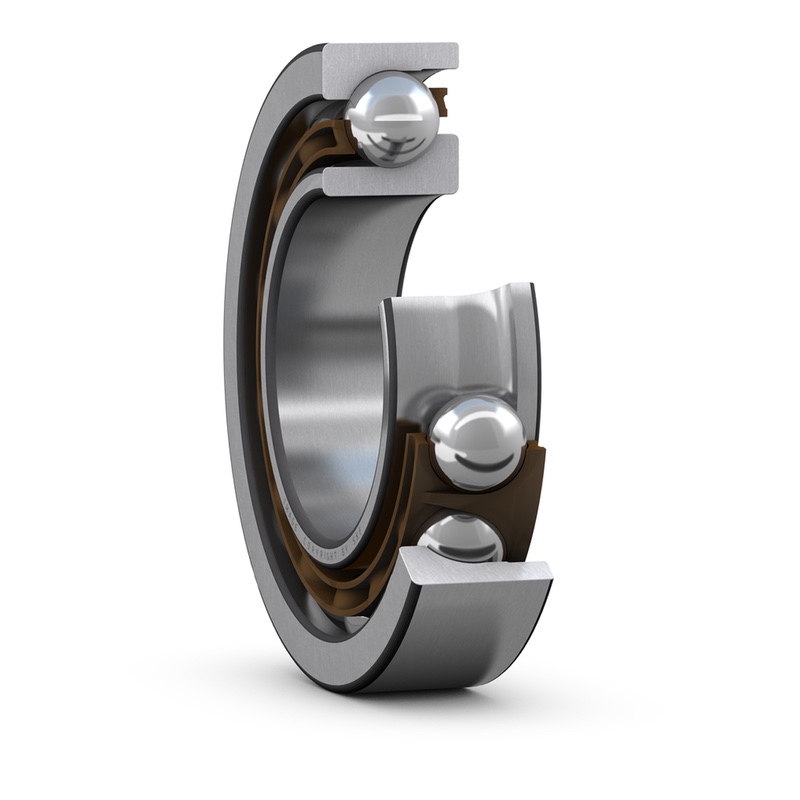

7314 BEP, SKF bearing
Vòng bi SKF, mã 7314 BEP
Xuất xứ: Austria
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 70.0 mm |
| Đường kính ngoài | 150.0 mm |
| Chiều rộng | 35.0 mm |
| Góc tiếp xúc | 40.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 119.0 kN |
| Tải trọng tĩnh cơ bản danh định | 90.0 kN |
| Tốc độ tham khảo | 5600.0 r/min |
| Tốc độ giới hạn | 5300.0 r/min |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Phi kim |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | Not applicable |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.55 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Kích thước
| d | 70.0 mm | Đường kính lỗ |
| D | 150.0 mm | Đường kính ngoài |
| B | 35.0 mm | Chiều rộng |
| d1 | ≈ 101.1 mm | Đường kính gờ của vòng trong (mặt hông lớn) |
| d2 | ≈ 84.4 mm | Đường kính gờ của vòng trong (mặt hông nhỏ) |
| D1 | ≈ 121.0 mm | Đường kính gờ của vòng ngoài (mặt hông lớn) |
| a | 64.0 mm | Khoảng cách từ mặt hông đến điểm áp suất |
| r1,2 | min. 2.1 mm | Kích thước góc lượn |
| r3,4 | min. 1.1 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 82.0 mm | Đường kính của mặt tựa trục |
| Da | max. 138.0 mm | Đường kính mặt tựa gối đỡ |
| Db | max. 143.0 mm | Đường kính mặt tựa gối |
| ra | max. 2.0 mm | Bán kính góc lượn |
| rb | max. 1.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 119.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 90.0 kN |
| Giới hạn tải trọng mỏi | Pu | 3.65 kN |
| Tốc độ tham khảo | 5600.0 r/min | |
| Tốc độ giới hạn | 5300.0 r/min | |
| Hệ số tải trọng hướng trục tối thiểu | A | 0.145 |
| Hệ số tải trọng hướng kính tối thiểu | kr | 0.1 |
| Trị số giới hạn | e | 1.14 |
