Brand:
SKF
FY 35 TF/VA201

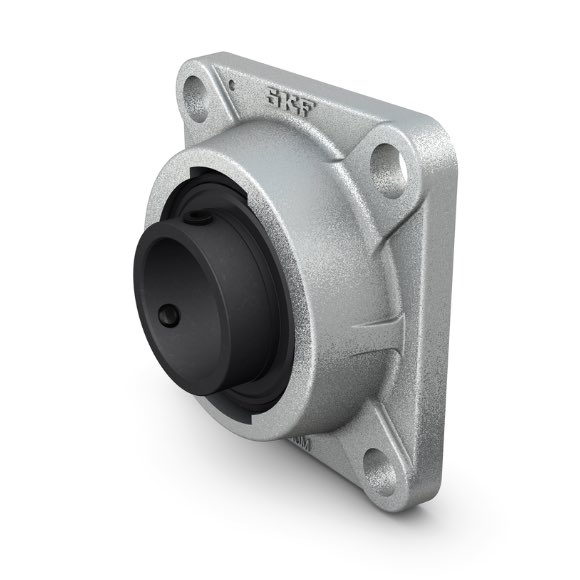

SKF bearing housing unit, high temperature withstand
Light load
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 10.0 mm |
| Đường kính trục | 35.0 mm |
| Chiều rộng tổng thể của gối đỡ | 34.5 mm |
| Chiều rộng, tổng | 46.4 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 92.0 mm |
| Chiều rộng ổ bi, tổng thể | 42.9 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | 15.3 kN |
| Tốc độ giới hạn | 80.0 r/min |
| Nhiệt độ làm việc tối đa | 250.0 °C |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Vuông |
| Số lượng lỗ bu lông dùng cho then cài | 4 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép chịu nhiệt độ cao |
| Lớp mạ | Gối đỡ tráng kẽm và vòng bi được phủ phốt phát mangan |
| Làm kín, ổ bi | Nắp che và vòng chặn thép ở hai bên |
| Loại phớt chắn dầu | Không tiếp xúc |
| Làm kín, cụm | Không có |
| Mỡ bôi trơn | Chất bôi trơn rắn |
| Lỗ tái bôi trơn | Không có |
| Đầu bơm mỡ (vú mỡ) | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 1.33 kg |
| Mã eClass | 23-05-90-90 |
| Mã UNSPSC | 31171536 |
| Yêu cầu chạy rà | Yes |
Kích thước
| d | 35.0 mm | Đường kính trục |
| d1 | ≈ 46.1 mm | Đường kính gờ của vòng trong |
| A | 34.5 mm | Chiều cao gối đỡ |
| A1 | 13.0 mm | Chiều cao bước |
| B | 42.9 mm | Chiều rộng vòng trong |
| B4 | 6.0 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| Db1 | 87.0 mm | Đường kính ngoài trên |
| Db2 | 95.0 mm | Đường kính ngoài đế |
| J | 92.0 mm | Khoảng cách giữa các bu lông đế |
| L | 118.0 mm | Chiều rộng tổng thể |
| N | 14.0 mm | Đường kính lỗ |
| s1 | 25.4 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
| T | 46.4 mm | Chiều cao tổng thể |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 15.3 kN |
| Tốc độ giới hạn | 80.0 r/min | |
| Nhiệt độ làm việc | T | max. 250.0 °C |
Thông tin lắp ráp
| Vít hãm | G2 | M6x0.75 |
| Cỡ khóa lục giác cho vít hãm | 3.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m | |
| Bu lông đế, kích cỡ hệ mét khuyến nghị | G | 10.0 mm |
| Bu lông đế, kích cỡ hệ inch khuyến nghị | G | 0.375 in |
