Brand:
SKF

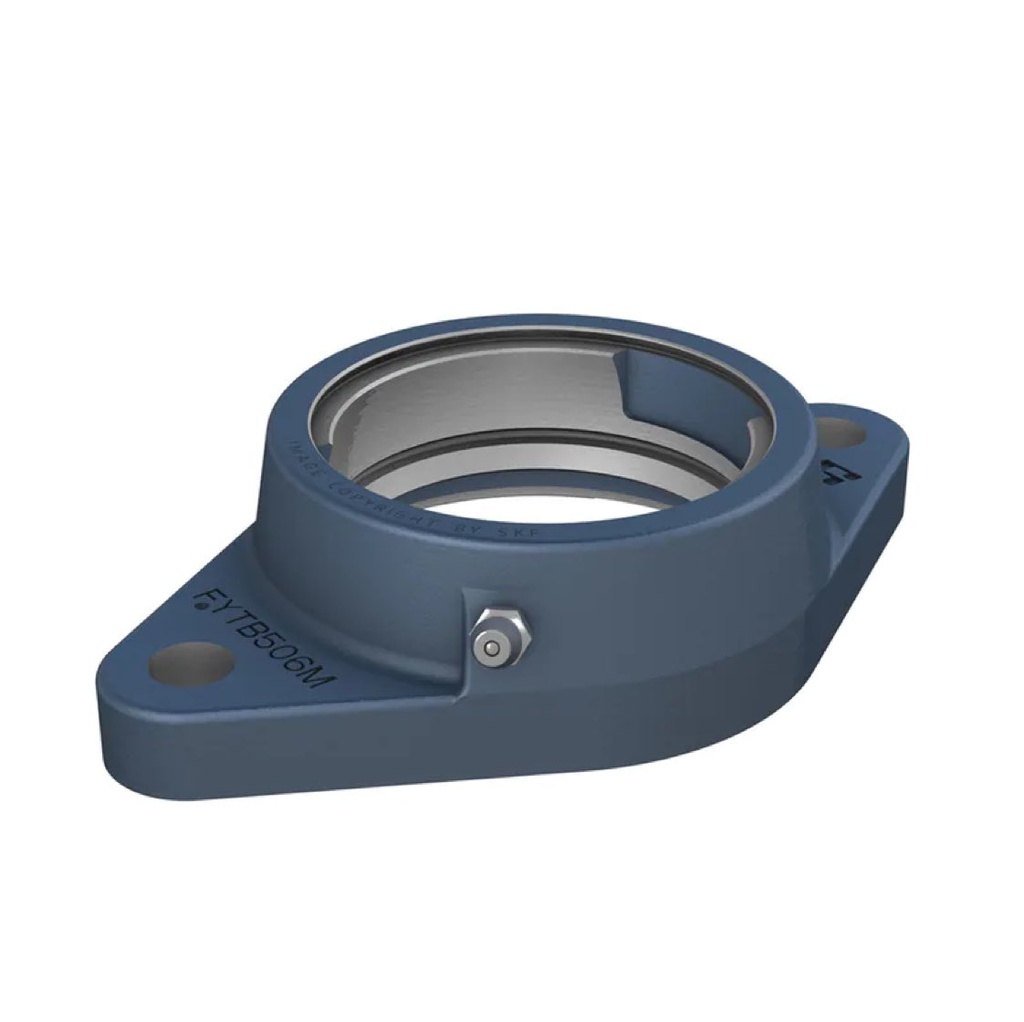

FYTB 509 M
Vỏ gối đỡ, không gồm vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính ngỏng trục tang trống | 85.0 mm |
| Chiều rộng tổng thể của gối đỡ | 39.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 148.5 mm |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Bầu dục |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Vật liệu, gối đỡ | Gang |
| Lớp mạ | Không có |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 1.14 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
| Vật liệu | Gang |
Kích thước
| Da | 85.0 mm | Đường kính của ngỏng trục tang trống |
| Db1 | 102.0 mm | Đường kính ngoài trên |
| Db2 | 111.0 mm | Đường kính ngoài đế |
| Dc | 98.4 mm | Đường kính định tâm |
| A | 39.0 mm | Chiều rộng tổng thể |
| A1 | 14.0 mm | Chiều rộng mặt bích |
| A2 | 24.0 mm | Vị trí hướng trục của ngỏng trục tang trống (từ mặt tựa) |
| A3 | 3.2 mm | Chiều sâu rãnh định tâm |
| A5 | 26.5 mm | Độ nhô lên của nắp che đầu |
| H | 178.5 mm | Chiều cao tổng thể |
| J | 148.5 mm | Centre distance between bolt holes |
| L | 111.0 mm | Chiều dài tổng thể |
| N | 16.0 mm | Đường kính lỗ bu lông đế |
Thông tin lắp ráp
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 14.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5625 in |
Sản phẩm liên quan
| Nắp che đầu | ECY 209 |
