Brand:
SKF

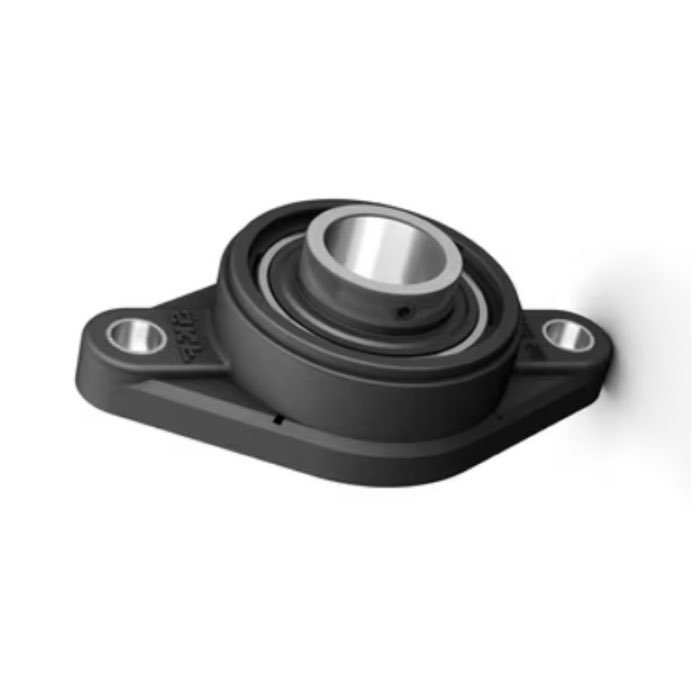

FYTBK 35 TF
Oval flanged ball bearing unit with set screw locking and extended inner ring, composite housing
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 12.0 mm |
| Đường kính trục | 35.0 mm |
| Chiều rộng tổng thể của gối đỡ | 35.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 130.0 mm |
| Chiều rộng ổ bi, tổng thể | 42.9 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | 15.3 kN |
| Tốc độ giới hạn | 5300.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Bầu dục |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Vật liệu tổng hợp |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Không có |
| Đầu bơm mỡ (vú mỡ) | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.627 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | ISO |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Vật liệu tổng hợp |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Lớp mạ | Không có |
Kích thước
| d | 35.0 mm | Đường kính lỗ |
| d1 | ≈ 46.1 mm | Đường kính ngoài của vòng trong |
| A | 35.0 mm | Chiều rộng gối đỡ |
| A1 | 17.0 mm | Chiều rộng mặt bích |
| A3 | 3.2 mm | Chiều sâu rãnh định tâm |
| A5 | 24.0 mm | Chiều rộng bao gồm cả nắp che đầu |
| B | 42.9 mm | Chiều rộng của vòng trong |
| B1 | 42.9 mm | Chiều rộng tổng thể ổ lăn |
| B4 | 6.0 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| Db | 90.0 mm | Đường kính ngoài trên |
| Dc | 88.9 mm | Đường kính của rãnh định tâm gối đỡ |
| H | 156.0 mm | Chiều cao tổng thể |
| Ha | 6.0 mm | Chiều sâu của rãnh định tâm gối đỡ |
| J | 130.0 mm | Centre distance between bolt holes |
| L | 96.0 mm | Chiều dài tổng thể |
| N | 14.8 mm | Đường kính lỗ bu lông đế |
| s1 | 25.4 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
| T | 46.4 mm | Chiều rộng tổng thể |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 15.3 kN |
| Giới hạn tải trọng mỏi | Pu | 0.655 kN |
| Tốc độ giới hạn | 5300.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x0.75 |
| Cỡ khóa lục giác cho vít hãm | 3.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 12.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5 in |
