Brand:
SKF

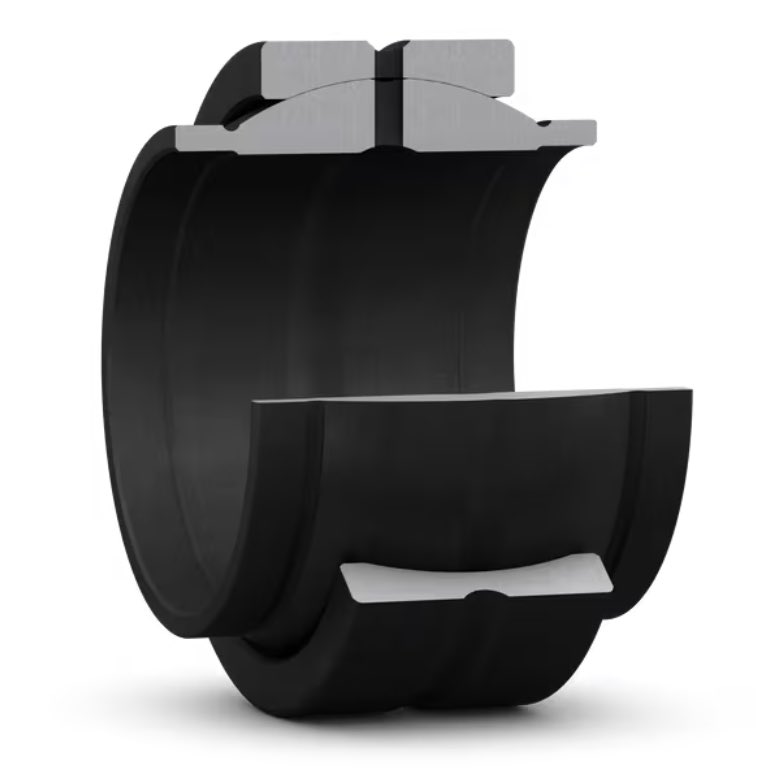

GEG 25 ES
Vòng bi trượt SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 25.0 mm |
| Đường kính ngoài | 42.0 mm |
| Chiều rộng, vòng trong | 25.0 mm |
| Chiều rộng, vòng ngoài | 16.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 48.0 kN |
| Tải trọng tĩnh cơ bản danh định | 240.0 kN |
Tính năng
| Kết hợp bề mặt tiếp xúc trượt | Thép/thép, tiêu chuẩn |
| Vật liệu, vòng trong | Thép vòng bi |
| Vật liệu, vòng ngoài | Thép vòng bi |
| Bảo dưỡng | Cần phải tái bôi trơn |
| Khe hở trong hướng kính | CN |
| Làm kín | Không có |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.12 kg |
| Mã eClass | 23-05-01-06 |
| Mã UNSPSC | 31171515 |
| Bảo dưỡng | Cần phải tái bôi trơn |
| Kết hợp bề mặt tiếp xúc trượt | Thép/thép, tiêu chuẩn |
| Vật liệu, vòng trong | Thép vòng bi |
| Vật liệu, vòng ngoài | Thép vòng bi |
| Làm kín | Không có |
Kích thước
| d | 25.0 mm | Đường kính lỗ |
| D | 42.0 mm | Đường kính ngoài |
| B | 25.0 mm | Chiều rộng |
| C | 16.0 mm | Chiều rộng vòng ngoài |
| α | 4.0 ° | Góc nghiêng |
| dk | 35.5 mm | Đường kính rãnh lăn vòng trong |
| d1 | ≈ 30.5 mm | Vòng trong kéo dài hình trụ của đường kính gờ |
| b | 3.1 mm | Chiều rộng rãnh bôi trơn ở vòng ngoài |
| b1 | 3.2 mm | Chiều rộng rãnh bôi trơn ở vòng trong |
| M | 2.0 mm | Đường kính lỗ bôi trơn (vòng ngoài) |
| r1 | min. 0.6 mm | Kích thước góc lượn lỗ |
| r2 | min. 0.6 mm | Kích thước góc lượn vòng ngoài |
Kích thước mặt tựa
| da | min. 29.2 mm | Đường kính mặt tựa trục |
| da | max. 30.5 mm | Đường kính mặt tựa trục |
| Da | min. 33.7 mm | Đường kính mặt tựa gối đỡ |
| Da | max. 39.2 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 0.6 mm | Bán kính góc lượn trục |
| rb | max. 0.6 mm | Bán kính góc lượn gối đỡ |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 48.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 240.0 kN |
| Hệ số tải trọng động đặc trưng | K | 100.0 N/mm² |
| Hệ số tải trọng tĩnh đặc trưng | K0 | 500.0 N/mm² |
| Hằng số vật liệu | KM | 330.0 |
