Brand:
SKF

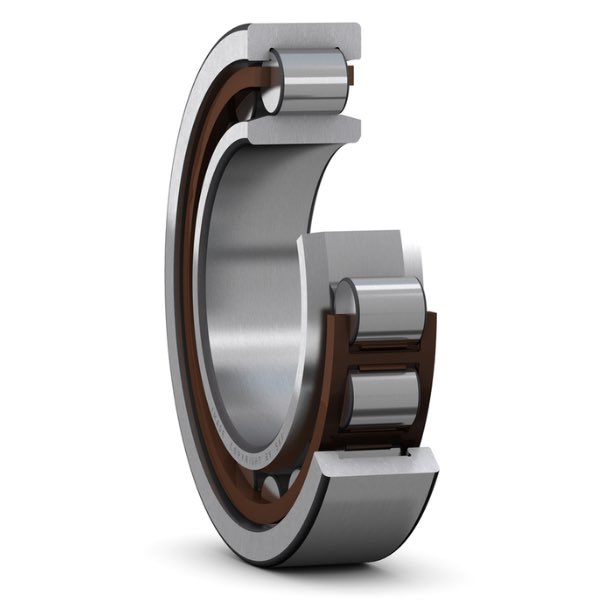

NU 2209 ECP
Vòng bi SKF, mã NU 2209 ECP
Xuất xứ: Germany
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 45.0 mm |
| Đường kính ngoài | 85.0 mm |
| Chiều rộng | 23.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 85.0 kN |
| Tải trọng tĩnh cơ bản danh định | 81.5 kN |
| Tốc độ tham khảo | 9000.0 r/min |
| Tốc độ giới hạn | 9500.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Khả năng chịu dịch chuyển hướng trục | Theo cả hai hướng |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Phi kim |
| Số lượng mặt bích, vòng ngoài | 2 |
| Số lượng mặt bích, vòng trong | 0 |
| Vai lắp lỏng | Không có |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.524 kg |
| Mã eClass | 23-05-09-01 |
| Mã UNSPSC | 31171505 |
Kích thước
| d | 45.0 mm | Đường kính lỗ |
| D | 85.0 mm | Đường kính ngoài |
| B | 23.0 mm | Chiều rộng |
| D1 | ≈ 72.47 mm | Đường kính gờ của vòng ngoài |
| F | 54.5 mm | Đường kính rãnh lăn của vòng trong |
| r1,2 | min. 1.1 mm | Kích thước góc lượn |
| r3,4 | min. 1.1 mm | Kích thước góc lượn |
| s | max. 1.7 mm | Độ dịch vị hướng trục cho phép |
Kích thước mặt tựa
| da | min. 52.0 mm | Đường kính của ống cách |
| da | max. 53.0 mm | Đường kính của ống cách |
| db | min. 56.0 mm | Đường kính của mặt tựa trục |
| Da | max. 77.6 mm | Đường kính mặt tựa gối |
| ra | max. 1.0 mm | Bán kính góc lượn |
| rb | max. 1.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 85.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 81.5 kN |
| Giới hạn tải trọng mỏi | Pu | 10.6 kN |
| Tốc độ tham khảo | 9000.0 r/min | |
| Tốc độ giới hạn | 9500.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.2 |
| Trị số giới hạn | e | 0.3 |
| Hệ số tính toán | Y | 0.4 |
