Brand:
SKF
QJ 218 N2MA

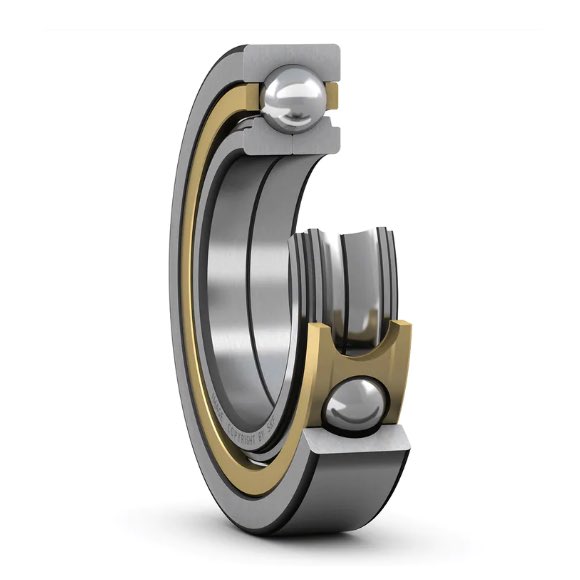

Vòng bi SKF, mã QJ 218 N2MA
Xuất xứ: Austria
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 90.0 mm |
| Đường kính ngoài | 160.0 mm |
| Chiều rộng | 30.0 mm |
| Góc tiếp xúc | 35.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 186.0 kN |
| Tải trọng tĩnh cơ bản danh định | 200.0 kN |
| Tốc độ giới hạn | 7000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc bốn điểm |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Khấc định vị |
| Kiểu vòng đệm | Vòng trong hai mảnh và vòng ngoài một mảnh |
| Vòng cách | Thép gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.74 kg |
| Mã eClass | 23-05-08-05 |
| Mã UNSPSC | 31171538 |
Kích thước
| d | 90.0 mm | Đường kính lỗ |
| D | 160.0 mm | Đường kính ngoài |
| B | 30.0 mm | Chiều rộng |
| d1 | ≈ 114.0 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 136.0 mm | Đường kính gờ của vòng ngoài/đường kính trong vòng đệm ổ |
| a | 88.0 mm | Khoảng cách (các) điểm áp suất |
| h | 8.1 mm | Độ sâu khấc định vị vòng ngoài |
| b | 6.5 mm | Chiều rộng khấc định vị vòng ngoài |
| r0 | 1.0 mm | Bán kính góc khấc định vị |
| r1,2 | min. 2.0 mm | Kích thước góc lượn vòng trong |
Kích thước mặt tựa
| da | min. 101.0 mm | Đường kính mặt tựa trục |
| Da | max. 149.0 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 186.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 200.0 kN |
| Giới hạn tải trọng mỏi | Pu | 7.65 kN |
| Tốc độ giới hạn | 7000.0 r/min | |
| Hệ số tính toán | A | 0.106 |
| Trị số giới hạn | e | 0.95 |
| Hệ số tính toán | X | 0.6 |
| Hệ số tính toán | Y0 | 0.58 |
| Hệ số tính toán | Y1 | 0.66 |
| Hệ số tính toán | Y2 | 1.07 |
