Brand:
SKF

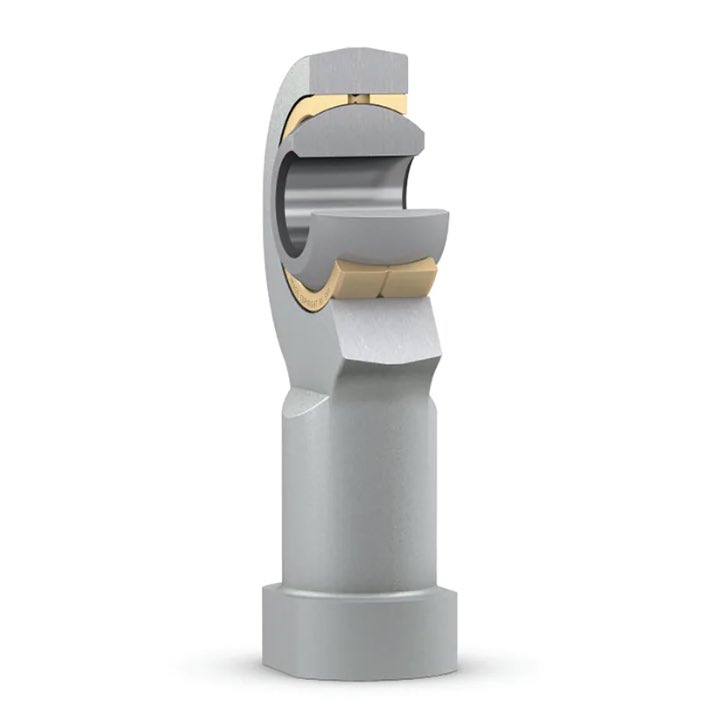

SIKAC 16 M
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ, vòng trong của vòng bi | 16.0 mm |
| Đường kính ngoài, lỗ gối đỡ | 43.0 mm |
| Chiều rộng, vòng trong của vòng bi | 21.0 mm |
| Ký hiệu ren | M 16 |
| Chiều rộng, lỗ gối đỡ | 15.5 mm |
| Chiều cao tâm, gối đỡ (từ đầu trục) | 64.0 mm |
| Chiều dài gối đỡ, tổng thể | 86.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 21.6 kN |
| Tải trọng tĩnh cơ bản danh định | 29.0 kN |
Tính năng
| Kết hợp bề mặt tiếp xúc trượt | Thép/đồng đen |
| Vật liệu, gối đỡ | Thép |
| Vật liệu, vòng trong | Thép vòng bi |
| Bảo dưỡng | Cần phải tái bôi trơn |
| Phương tiện phụ kiện, chân đầu trục | Đường ren trong bên phải |
| Làm kín | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.227 kg |
| Mã eClass | 23-05-01-05 |
| Mã UNSPSC | 31171508 |
| Bảo dưỡng | Cần phải tái bôi trơn |
| Kết hợp bề mặt tiếp xúc trượt | Thép/đồng đen |
| Vật liệu, vòng trong | Thép vòng bi |
| Làm kín | Không có |
| Phương tiện phụ kiện, chân đầu trục | Đường ren trong bên phải |
Kích thước
| d | 16.0 mm | Đường kính lỗ |
| d2 | max. 43.0 mm | Đường kính đầu |
| B | 21.0 mm | Chiều rộng vòng trong |
| G | M 16 | Ren |
| C1 | max. 15.5 mm | Chiều rộng đầu |
| h1 | 64.0 mm | Chiều cao mặt cuối chân - tâm mắt đầu trục |
| α | 15.0 ° | Góc nghiêng |
| dk | 28.575 mm | Đường kính rãnh lăn vòng trong |
| d3 | ≈ 22.0 mm | Đường kính gối đỡ chân |
| d4 | max. 29.0 mm | Đường kính gối đỡ chân |
| l3 | min. 24.0 mm | Chiều dài ren |
| l4 | max. 86.0 mm | Chiều dài (chiều cao) gối đỡ |
| l5 | ≈ 8.0 mm | Chiều dài chìa vặn dẹt |
| l7 | min. 21.0 mm | Khoảng cách góc lượn chân - tâm mắt đầu trục |
| w | 22.0 mm | Kích cỡ chìa vặn |
| r1 | min. 0.3 mm | Kích thước góc lượn lỗ |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 21.6 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 29.0 kN |
| Hệ số tải trọng động đặc trưng | K | 50.0 N/mm² |
| Hằng số vật liệu | KM | 330.0 |
