Brand:
SKF
SY 17 TF

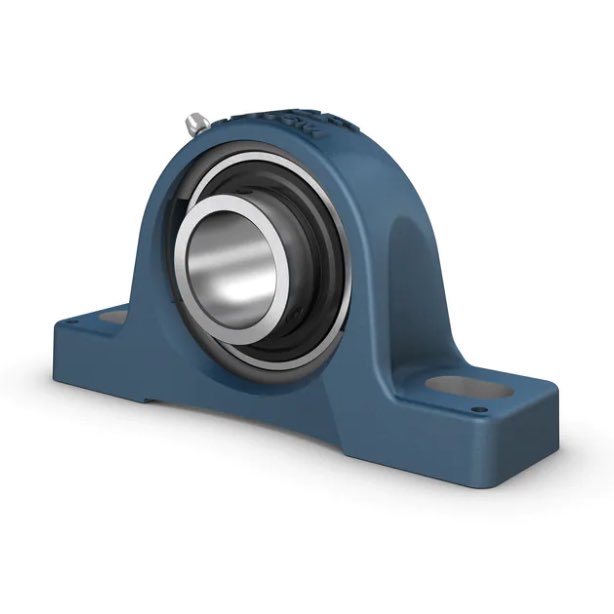

Ổ đỡ có vòng bi SKF, mã SY 17 TF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 10.0 mm |
| Đường kính trục | 17.0 mm |
| Chiều cao tâm (hai nửa) | 30.2 mm |
| Chiều rộng tổng thể của gối đỡ | 32.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 97.0 mm |
| Chiều rộng ổ bi, tổng thể | 27.4 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 9.56 kN |
| Tải trọng tĩnh cơ bản danh định | 4.75 kN |
| Tốc độ giới hạn | 9500.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Gối đỡ |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.479 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | ISO |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Gang |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Lớp mạ | Không có |
Kích thước
| d | 17.0 mm | Đường kính lỗ |
| d1 | ≈ 24.2 mm | Đường kính gờ của vòng trong |
| A | 32.0 mm | Chiều rộng cơ sở |
| A1 | 18.0 mm | Chiều rộng đỉnh |
| B | 27.4 mm | Chiều rộng của vòng trong |
| B4 | 4.0 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| H | 30.2 mm | Chiều cao tâm ngỏng trục tang trống |
| H1 | 14.0 mm | Chiều cao chân đế |
| H2 | 57.0 mm | Chiều cao tổng thể |
| J | 97.0 mm | Distance between attachment bolts |
| J | max. 106.0 mm | Maximum distance between attachment bolts |
| J | min. 88.0 mm | Minimum distance between attachment bolts |
| L | 127.0 mm | Chiều dài tổng thể |
| N | 11.5 mm | Đường kính lỗ bu lông đế |
| N1 | 20.5 mm | Chiều dài lỗ bu lông đế |
| s1 | 15.9 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 9.56 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 4.75 kN |
| Giới hạn tải trọng mỏi | Pu | 0.2 kN |
| Tốc độ giới hạn | 9500.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x0.75 |
| Cỡ khóa lục giác cho vít hãm | 3.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 10.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.375 in |
