Brand:
SKF

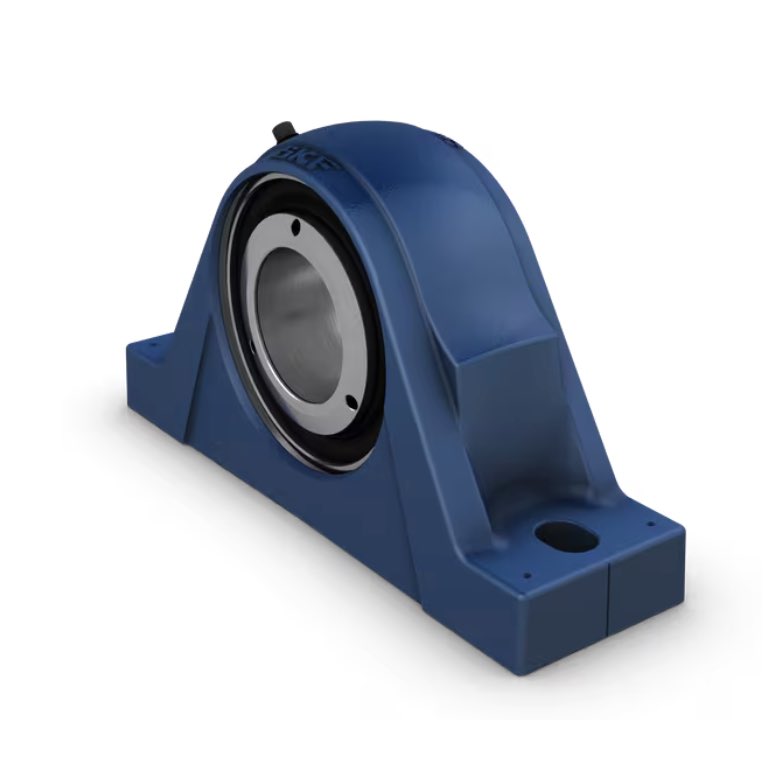

SYNT 75 FTS
Nguyên cụm gối SKF, mã SYNT 75 FTS
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính trục | 75.0 mm |
| Chiều cao tâm (hai nửa) | 95.0 mm |
| Chiều rộng tổng thể của gối đỡ | 90.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 260.0 mm |
| Đường kính bu lông đế | 20.0 mm |
| Chiều rộng ổ bi, tổng thể | 72.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 212.0 kN |
| Tải trọng tĩnh cơ bản danh định | 240.0 kN |
| Tốc độ giới hạn | 3300.0 r/min |
Tính năng
| Loại gối đỡ | Gối đỡ |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Lắp ổ bi | Ổ tang trống |
| Phương tiện giữ lại, vòng trong | SKF ConCentra |
| Vị trí ổ bi | Định vị |
| Loại lỗ | Hình trụ |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Loại phớt gối đỡ của vòng bi | Phớt zíc zắc |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 11.3 kg |
| Mã eClass | 23-05-16-90 |
| Mã UNSPSC | 31171537 |
| Series theo hệ mét/inch | Hệ mét |
| Lắp ổ bi | Ổ tang trống |
| Vị trí ổ bi | Định vị |
| Phương pháp khóa | SKF ConCentra |
| Loại phớt gối đỡ của vòng bi | Phớt zíc zắc |
Kích thước
| da | 75.0 mm | Đường kính trục |
| d2 | 101.0 mm | Đường kính ngoài của vòng |
| A | 90.0 mm | Chiều rộng chân đế gối đỡ |
| B | 72.0 mm | Chiều rộng vòng trong |
| H | 95.0 mm | Chiều cao đế đến tâm |
| H1 | 32.0 mm | Chiều cao chân đế gối đỡ |
| H2 | 180.0 mm | Chiều cao gối đỡ |
| J | 260.0 mm | Khoảng cách của các bu lông đế |
| L | 320.0 mm | Chiều dài gối đỡ |
| N | 22.0 mm | Chiều rộng khe chân đế |
| N1 | 28.0 mm | Chiều dài lỗ bu lông đế |
Dữ liệu tính toán
| Basic dynamic load rating | C | 212.0 kN |
| Basic static load rating | C0 | 240.0 kN |
| Giới hạn tải trọng mỏi | Pu | 26.5 kN |
| Tốc độ giới hạn | 3300.0 r/min | |
| Trị số giới hạn | e | 0.22 |
| Hệ số tính toán | Y1 | 3.0 |
| Hệ số tính toán | Y2 | 4.6 |
| Hệ số tính toán | Y0 | 2.8 |
| Đường kính trung bình của ổ bi | dm | 102.5 mm |
| Lực giữ hướng trục của cơ cấu khóa | Pa | 25.0 kN |
Tải trọng phá hủy
| Tải trọng phá hủy | 370.0 kN | |
| Tải trọng phá hủy | 415.0 kN | |
| Tải trọng phá hủy | 250.0 kN | |
| Tải trọng phá hủy | 165.0 kN | |
| Tải trọng phá hủy | 150.0 kN | |
| Tải trọng phá hủy | 220.0 kN |
Thông tin lắp ráp
| Đường kính bu lông đế | G | 20.0 mm |
| Mômen siết đối với bu lông đế | 385.0 N·m | |
| Vít hãm | M6 | |
| Số vít hãm | 5.0 | |
| Mômen siết đối với vít hãm | 8.0 N·m | |
| Lượng mỡ sử dụng khi tái bôi trơn | 8.0 g |
