Brand:
SKF

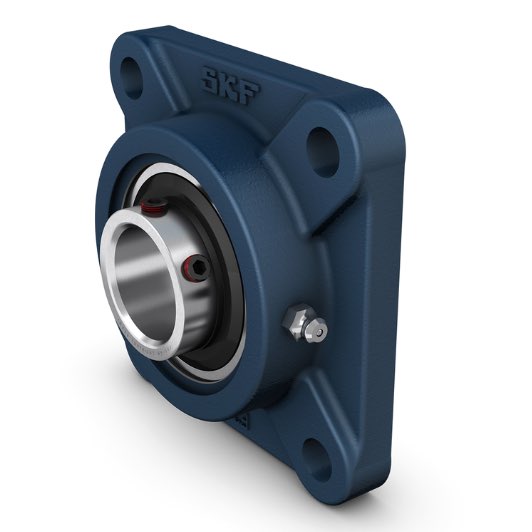

UCF 204
SKF Square flanged ball bearing unit with set screw locking, cast iron housing, JIS standard
Made in: China
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 10.0 mm |
| Đường kính trục | 20.0 mm |
| Chiều rộng tổng thể của gối đỡ | 25.5 mm |
| Chiều rộng, tổng | 33.2 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 64.0 mm |
| Chiều rộng ổ bi, tổng thể | 31.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 12.7 kN |
| Tải trọng tĩnh cơ bản danh định | 6.7 kN |
| Tốc độ giới hạn | 6500.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Vuông |
| Số lượng lỗ bu lông dùng cho then cài | 4 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.51 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Gang |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Lớp mạ | Không có |
Kích thước
| d | 20.0 mm | Đường kính lỗ |
| d1 | ≈ 28.7 mm | Đường kính ngoài của vòng trong |
| A | 25.5 mm | Chiều rộng gối đỡ |
| A1 | 11.0 mm | Chiều rộng mặt bích |
| A5 | 20.5 mm | Độ nhô lên của nắp che đầu |
| B | 31.0 mm | Chiều rộng của vòng trong |
| B4 | 5.0 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| Db1 | 60.0 mm | Đường kính ngoài trên |
| J | 64.0 mm | Centre distance between bolt holes |
| L | 86.0 mm | Chiều dài tổng thể |
| N | 12.0 mm | Đường kính lỗ bu lông đế |
| s1 | 18.3 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
| T | 33.2 mm | Chiều rộng tổng thể |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 12.7 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 6.7 kN |
| Giới hạn tải trọng mỏi | Pu | 0.285 kN |
| Tốc độ giới hạn | 6500.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x1 |
| Cỡ khóa lục giác cho vít hãm | 3.05 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 10.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.375 in |
