Brand:
SKF
UCF 209

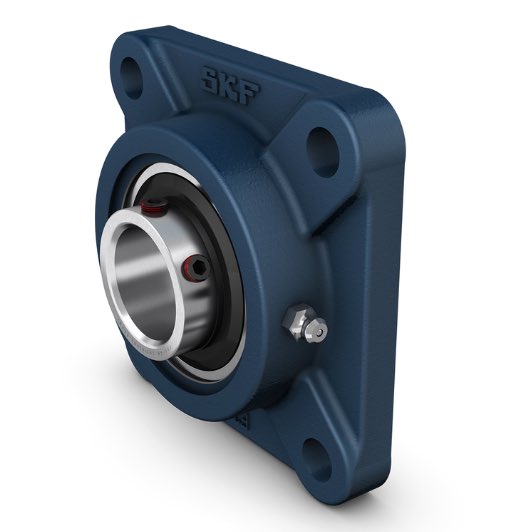

SKF Square flange housing unit with bearing, JIS standard
Made in: China
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 14.0 mm |
| Đường kính trục | 45.0 mm |
| Chiều rộng tổng thể của gối đỡ | 38.0 mm |
| Chiều rộng, tổng | 52.2 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 105.0 mm |
| Chiều rộng ổ bi, tổng thể | 49.2 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 32.5 kN |
| Tải trọng tĩnh cơ bản danh định | 20.4 kN |
| Tốc độ giới hạn | 3400.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Vuông |
| Số lượng lỗ bu lông dùng cho then cài | 4 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.0 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Nắp che đầu tùy chọn | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 45.0 mm |
| Đường kính ngoài của vòng trong | d1 | ≈ 57.3 mm |
| Chiều rộng gối đỡ | A | 38.0 mm |
| Chiều rộng mặt bích | A1 | 16.0 mm |
| Độ nhô lên của nắp che đầu | A5 | 26.5 mm |
| Chiều rộng của vòng trong | B | 49.2 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 8.0 mm |
| Đường kính ngoài trên | Db1 | 108.0 mm |
| Chiều dài tổng thể | L | 137.0 mm |
| Đường kính lỗ bu lông đế | N | 16.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 30.2 mm |
| Chiều rộng tổng thể | T | 52.2 mm |
| Tải trọng động cơ bản danh định | C | 32.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 20.4 kN |
| Giới hạn tải trọng mỏi | Pu | 0.865 kN |
| Tốc độ giới hạn | 3400.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M8x1 |
| Cỡ khóa lục giác cho vít hãm | 4.06 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 6.5 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 14.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5625 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Nắp che đầu tùy chọn | |
| Lớp mạ | Không có | |
| Đường kính lỗ | 45.0 mm | |
| Đường kính ngoài của vòng trong | ≈ 57.3 mm | |
| Chiều rộng gối đỡ | 38.0 mm | |
| Chiều rộng mặt bích | 16.0 mm | |
| Độ nhô lên của nắp che đầu | 26.5 mm | |
| Chiều rộng của vòng trong | 49.2 mm | |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | 8.0 mm | |
| Đường kính ngoài trên | 108.0 mm | |
| Chiều dài tổng thể | 137.0 mm | |
| Đường kính lỗ bu lông đế | 16.0 mm | |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | 30.2 mm | |
| Chiều rộng tổng thể | 52.2 mm | |
| Tải trọng động cơ bản danh định | 32.5 kN | |
| Tải trọng tĩnh cơ bản danh định | 20.4 kN | |
| Giới hạn tải trọng mỏi | 0.865 kN | |
| Tốc độ giới hạn | 3400.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | M8x1 | |
| Cỡ khóa lục giác cho vít hãm | 4.06 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 6.5 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | 14.0 mm | |
| Đường kính khuyến nghị dành cho bu lông đế, inch | 0.5625 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Nắp che đầu tùy chọn | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 45.0 mm |
| Đường kính ngoài của vòng trong | d1 | ≈ 57.3 mm |
| Chiều rộng gối đỡ | A | 38.0 mm |
| Chiều rộng mặt bích | A1 | 16.0 mm |
| Độ nhô lên của nắp che đầu | A5 | 26.5 mm |
| Chiều rộng của vòng trong | B | 49.2 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 8.0 mm |
| Đường kính ngoài trên | Db1 | 108.0 mm |
| Chiều dài tổng thể | L | 137.0 mm |
| Đường kính lỗ bu lông đế | N | 16.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 30.2 mm |
| Chiều rộng tổng thể | T | 52.2 mm |
| Tải trọng động cơ bản danh định | C | 32.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 20.4 kN |
| Giới hạn tải trọng mỏi | Pu | 0.865 kN |
| Tốc độ giới hạn | 3400.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M8x1 |
| Cỡ khóa lục giác cho vít hãm | 4.06 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 6.5 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 14.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5625 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Nắp che đầu tùy chọn | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 45.0 mm |
| Đường kính ngoài của vòng trong | d1 | ≈ 57.3 mm |
| Chiều rộng gối đỡ | A | 38.0 mm |
| Chiều rộng mặt bích | A1 | 16.0 mm |
| Độ nhô lên của nắp che đầu | A5 | 26.5 mm |
| Chiều rộng của vòng trong | B | 49.2 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 8.0 mm |
| Đường kính ngoài trên | Db1 | 108.0 mm |
| Chiều dài tổng thể | L | 137.0 mm |
| Đường kính lỗ bu lông đế | N | 16.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 30.2 mm |
| Chiều rộng tổng thể | T | 52.2 mm |
| Tải trọng động cơ bản danh định | C | 32.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 20.4 kN |
| Giới hạn tải trọng mỏi | Pu | 0.865 kN |
| Tốc độ giới hạn | 3400.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M8x1 |
| Cỡ khóa lục giác cho vít hãm | 4.06 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 6.5 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 14.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5625 in |
