Brand:
SKF

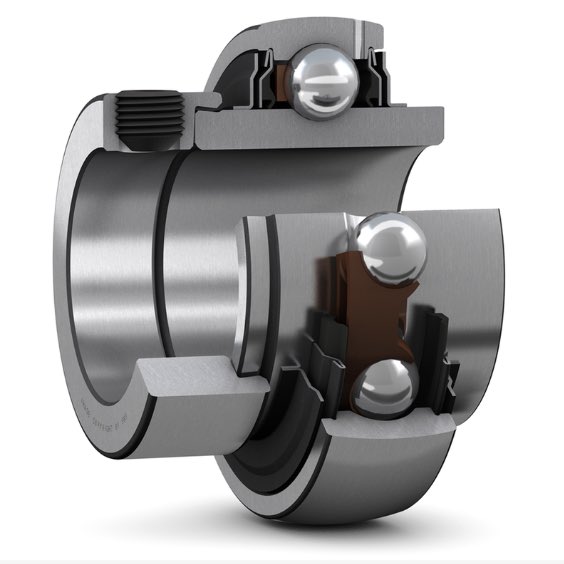

YEL 207-104-2F
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính trục | 31.75 mm |
| Đường kính lỗ | 31.75 mm |
| Đường kính ngoài | 72.0 mm |
| Chiều rộng, tổng | 51.1 mm |
| Chiều rộng, vòng trong | 37.6 mm |
| Chiều rộng, vòng ngoài | 19.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | 15.3 kN |
| Tốc độ giới hạn | 5300.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Phương tiện giữ lại, vòng trong | Vòng lệch tâm |
| Loại lỗ | Hình trụ |
| Thành phần lăn | Viên bi |
| Kiểu vòng ngoài | Tang trống |
| Mở rộng vòng trong | Cả hai bên |
| Vòng cách | Phi kim |
| Ổ đệm cao su | Không có |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.596 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
Kích thước
| d | 31.75 mm | Đường kính lỗ |
| D | 72.0 mm | Đường kính ngoài |
| B1 | 51.1 mm | Chiều rộng tổng thể ổ lăn |
| B | 37.6 mm | Chiều rộng của vòng trong |
| C | 19.0 mm | Chiều rộng của vòng ngoài |
| d1 | ≈ 46.1 mm | Đường kính ngoài của vòng trong |
| d2 | 51.1 mm | Đường kính ngoài của vòng khóa |
| B4 | 6.75 mm | Khoảng cách từ mặt hông đến tâm ren |
| r1,2 | min. 1.0 mm | Kích thước góc lượn của vòng trong |
| s1 | 32.3 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 25.5 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 15.3 kN |
| Giới hạn tải trọng mỏi | Pu | 0.655 kN |
| Tốc độ giới hạn | 5300.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Hệ số tính toán | f0 | 14.0 |
Thông tin lắp ráp
| Vít hãm | G2 | 3/8-24 UNF |
| Cỡ khóa lục giác cho vít hãm | N | 4.763 mm |
| Mômen siết lực khuyến cáo đối với vít hãm | 16.5 N·m |
Sản phẩm liên quan
| Ổ đệm cao su | RIS 207 A |
