Brand:
SKF

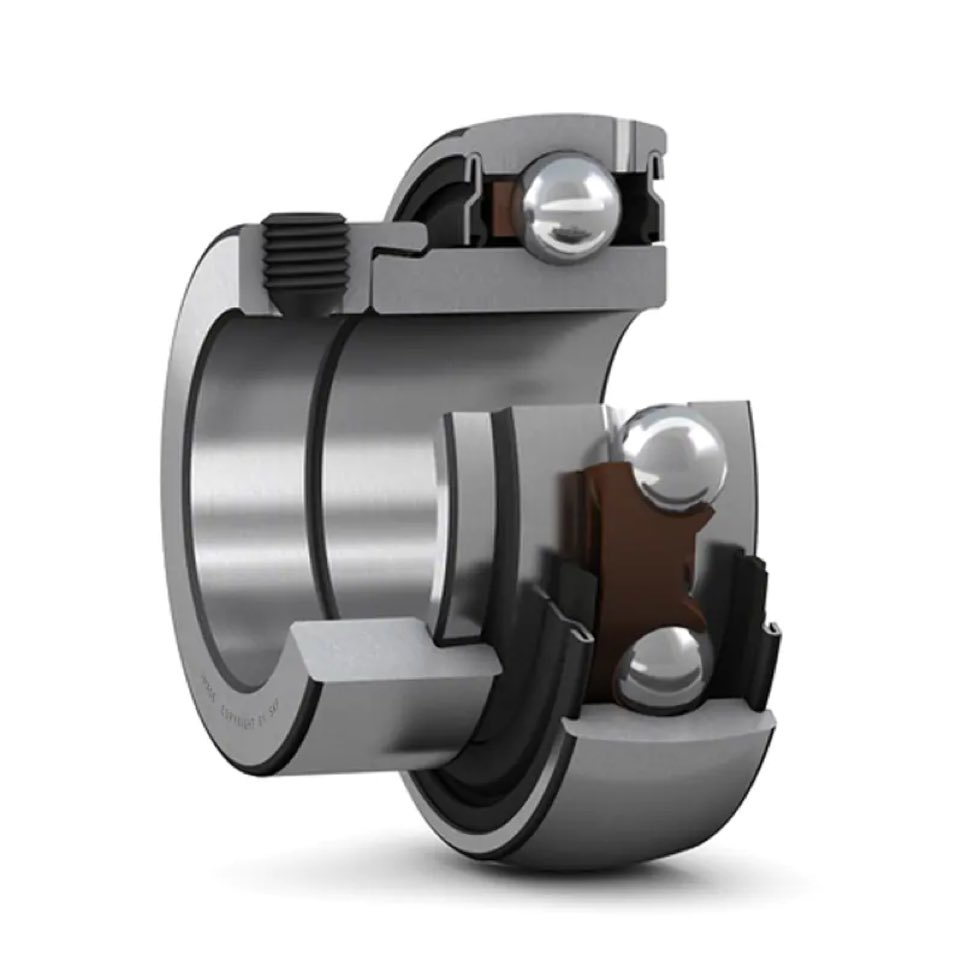

YET 205
Vòng bi SKF
Xuất xứ: Italy
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính trục | 25.0 mm |
| Đường kính lỗ | 25.0 mm |
| Đường kính ngoài | 52.0 mm |
| Chiều rộng, tổng | 31.0 mm |
| Chiều rộng, vòng trong | 21.5 mm |
| Chiều rộng, vòng ngoài | 15.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 14.0 kN |
| Tải trọng tĩnh cơ bản danh định | 7.8 kN |
| Tốc độ giới hạn | 7000.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Phương tiện giữ lại, vòng trong | Vòng lệch tâm |
| Loại lỗ | Hình trụ |
| Thành phần lăn | Viên bi |
| Kiểu vòng ngoài | Tang trống |
| Mở rộng vòng trong | Một bên |
| Vòng cách | Phi kim |
| Ổ đệm cao su | Không có |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Phớt chặn cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.181 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
Kích thước
| d | 25.0 mm | Đường kính lỗ |
| D | 52.0 mm | Đường kính ngoài |
| B1 | 31.0 mm | Chiều rộng tổng thể ổ lăn |
| B | 21.5 mm | Chiều rộng của vòng trong |
| C | 15.0 mm | Chiều rộng của vòng ngoài |
| d1 | ≈ 33.74 mm | Đường kính ngoài của vòng trong |
| d2 | 37.4 mm | Đường kính ngoài của vòng khóa |
| B4 | 4.75 mm | Khoảng cách từ mặt hông đến tâm ren |
| r1,2 | min. 0.6 mm | Kích thước góc lượn của vòng trong |
| s1 | 23.5 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 14.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 7.8 kN |
| Giới hạn tải trọng mỏi | Pu | 0.335 kN |
| Tốc độ giới hạn | 7000.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Hệ số tính toán | f0 | 14.0 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x0.75 |
| Cỡ khóa lục giác cho vít hãm | N | 3.0 mm |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m |
Sản phẩm liên quan
| Ổ đệm cao su | RIS 205 |
