Thương hiệu:
SKF

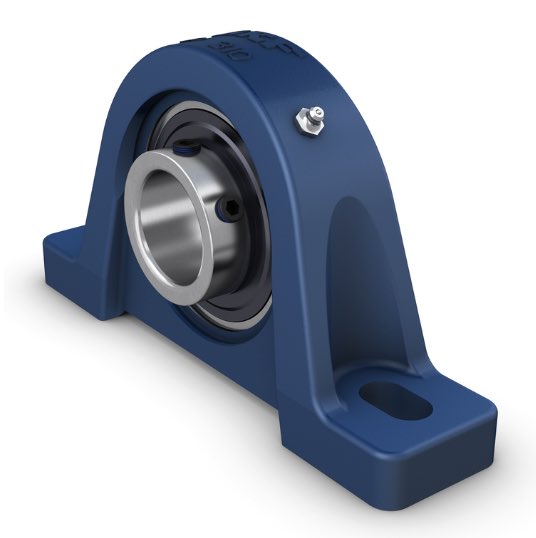

UCP 204
SKF housing unit with bearing, JIS standard
Made in China
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính bu lông đế | 10.0 mm |
| Đường kính trục | 20.0 mm |
| Chiều cao tâm (hai nửa) | 33.3 mm |
| Chiều rộng tổng thể của gối đỡ | 34.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 95.0 mm |
| Chiều rộng ổ bi, tổng thể | 31.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 12.7 kN |
| Tải trọng tĩnh cơ bản danh định | 6.7 kN |
| Tốc độ giới hạn | 6500.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Gối đỡ |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.6 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Gang |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Lớp mạ | Không có |
Kích thước
| d | 20.0 mm | Đường kính lỗ |
| d1 | ≈ 28.7 mm | Đường kính gờ của vòng trong |
| A | 34.0 mm | Chiều rộng cơ sở |
| A1 | 23.0 mm | Chiều rộng đỉnh |
| B | 31.0 mm | Chiều rộng của vòng trong |
| B4 | 5.0 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| H | 33.3 mm | Chiều cao tâm ngỏng trục tang trống |
| H1 | 13.5 mm | Chiều cao chân đế |
| H2 | 64.5 mm | Chiều cao tổng thể |
| J | 95.0 mm | Distance between attachment bolts |
| J | max. 100.0 mm | Maximum distance between attachment bolts |
| J | min. 90.0 mm | Minimum distance between attachment bolts |
| L | 127.0 mm | Chiều dài tổng thể |
| N | 13.0 mm | Đường kính lỗ bu lông đế |
| N1 | 18.0 mm | Chiều dài lỗ bu lông đế |
| s1 | 18.3 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 12.7 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 6.7 kN |
| Giới hạn tải trọng mỏi | Pu | 0.285 kN |
| Tốc độ giới hạn | 6500.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x1 |
| Cỡ khóa lục giác cho vít hãm | 3.05 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 10.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.375 in |
Kích thước
| Đường kính bu lông đế | 10.0 mm |
| Đường kính trục | 20.0 mm |
| Chiều cao tâm (hai nửa) | 33.3 mm |
| Chiều rộng tổng thể của gối đỡ | 34.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 95.0 mm |
| Chiều rộng ổ bi, tổng thể | 31.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 12.7 kN |
| Tải trọng tĩnh cơ bản danh định | 6.7 kN |
| Tốc độ giới hạn | 6500.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Gối đỡ |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.6 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
