Brand:
SKF

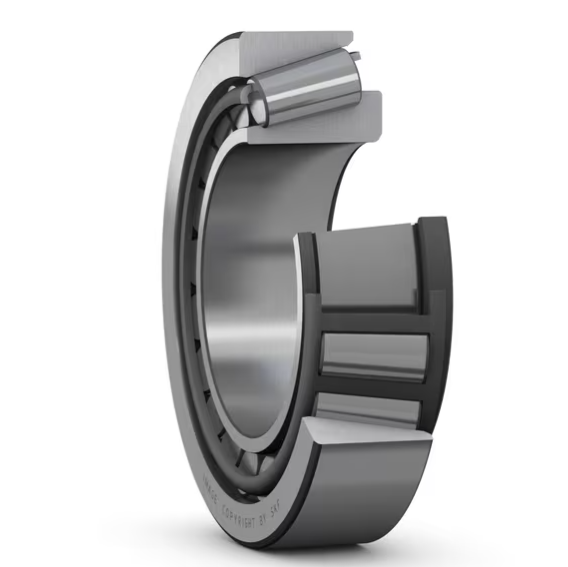

30220
Vòng bi SKF
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính lỗ | 100.0 mm |
| Đường kính ngoài | 180.0 mm |
| Chiều rộng, tổng | 37.0 mm |
| Chiều rộng, vòng trong | 34.0 mm |
| Chiều rộng, vòng ngoài | 29.0 mm |
| Góc tiếp xúc | 15.642 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 304.0 kN |
| Tải trọng tĩnh cơ bản danh định | 320.0 kN |
| Tốc độ tham khảo | 3000.0 r/min |
| Tốc độ giới hạn | 3600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Không áp dụng |
| Kiểu lắp cặp | Không |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
| Hệ thống đơn vị | Hệ mét |
Điều phối
| Trọng lượng tinh của sản phẩm | 3.63 kg |
| Mã eClass | 23-05-09-10 |
| Mã UNSPSC | 31171516 |
| Dãy kích thước | 3FB |
Kích thước
| d | 100.0 mm | Đường kính lỗ |
| D | 180.0 mm | Đường kính ngoài |
| T | 37.0 mm | Chiều rộng toàn bộ |
| d1 | ≈ 134.48 mm | Đường kính gờ của vòng trong |
| B | 34.0 mm | Chiều rộng của vòng trong |
| C | 29.0 mm | Chiều rộng của vòng ngoài |
| r1,2 | min. 3.0 mm | Kích thước góc lượn của vòng trong |
| r3,4 | min. 2.5 mm | Kích thước góc lượn của vòng ngoài |
| a | 35.4 mm | Khoảng cách từ mặt hông đến điểm áp suất |
Kích thước mặt tựa
| da | max. 116.0 mm | Đường kính của mặt tựa trục |
| db | min. 113.5 mm | Đường kính của mặt tựa trục |
| Da | min. 157.0 mm | Đường kính mặt tựa gối |
| Da | max. 168.5 mm | Đường kính mặt tựa gối |
| Db | min. 168.0 mm | Đường kính mặt tựa gối |
| Ca | min. 5.0 mm | Chiều rộng không gian tối thiểu cần có trong gối đỡ trên mặt hông lớn |
| Cb | min. 8.0 mm | Chiều rộng không gian tối thiểu cần có trong gối đỡ trên mặt hông nhỏ |
| ra | max. 3.0 mm | Bán kính góc lượn của trục |
| rb | max. 2.5 mm | Bán kính góc lượn của ổ |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 304.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 320.0 kN |
| Giới hạn tải trọng mỏi | Pu | 36.0 kN |
| Tốc độ tham khảo | 3000.0 r/min | |
| Tốc độ giới hạn | 3600.0 r/min | |
| Trị số giới hạn | e | 0.43 |
| Hệ số tính toán | Y | 1.4 |
| Hệ số tính toán | Y0 | 0.8 |
