Brand:
SKF
UCFC 210

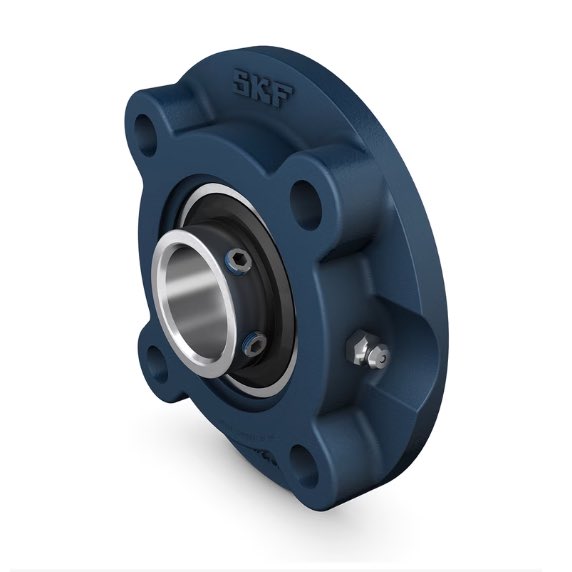

Gối đỡ tròn có vòng bi SKF, mã UCFC 210
Xuất xứ: China
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 14.0 mm |
| Đường kính trục | 50.0 mm |
| Chiều rộng tổng thể của gối đỡ | 39.0 mm |
| Chiều rộng, tổng | 42.6 mm |
| Đường kính trung bình của lỗ bu lông của gối đỡ loại mặt bích tròn và tam giác | 138.0 mm |
| Chiều rộng ổ bi, tổng thể | 51.6 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 35.1 kN |
| Tải trọng tĩnh cơ bản danh định | 23.2 kN |
| Tốc độ giới hạn | 3300.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Có mặt bích |
| Gối đỡ loại mặt bích | Tròn |
| Số lượng lỗ bu lông dùng cho then cài | 4 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.98 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Gang |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Lớp mạ | Không có |
Kích thước
| d | 50.0 mm | Đường kính lỗ |
| d1 | ≈ 62.1 mm | Đường kính ngoài của vòng trong |
| A | 39.0 mm | Chiều rộng gối đỡ |
| A1 | 14.0 mm | Chiều rộng mặt bích |
| A3 | 12.0 mm | Chiều cao tâm ngỏng trục tang trống |
| A5 | 33.0 mm | Độ nhô lên của nắp che đầu |
| B | 51.6 mm | Chiều rộng của vòng trong |
| B4 | 9.5 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| Db | 124.5 mm | Đường kính ngoài |
| Dc | 110.0 mm | Đường kính định tâm |
| J | 138.0 | Pitch diameter of bolt holes |
| J1 | 97.6 mm | Khoảng cách giữa các bu lông đế |
| L | 165.0 mm | Đường kính ngoài |
| N | 16.0 mm | Chiều dài lỗ bu lông đế |
| s1 | 32.6 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
| T | 42.6 mm | Chiều rộng tổng thể |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 35.1 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 23.2 kN |
| Giới hạn tải trọng mỏi | Pu | 0.98 kN |
| Tốc độ giới hạn | 3300.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M10x1.25 |
| Cỡ khóa lục giác cho vít hãm | 5.08 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 16.5 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 14.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 0.5625 in |
