Brand:
SKF

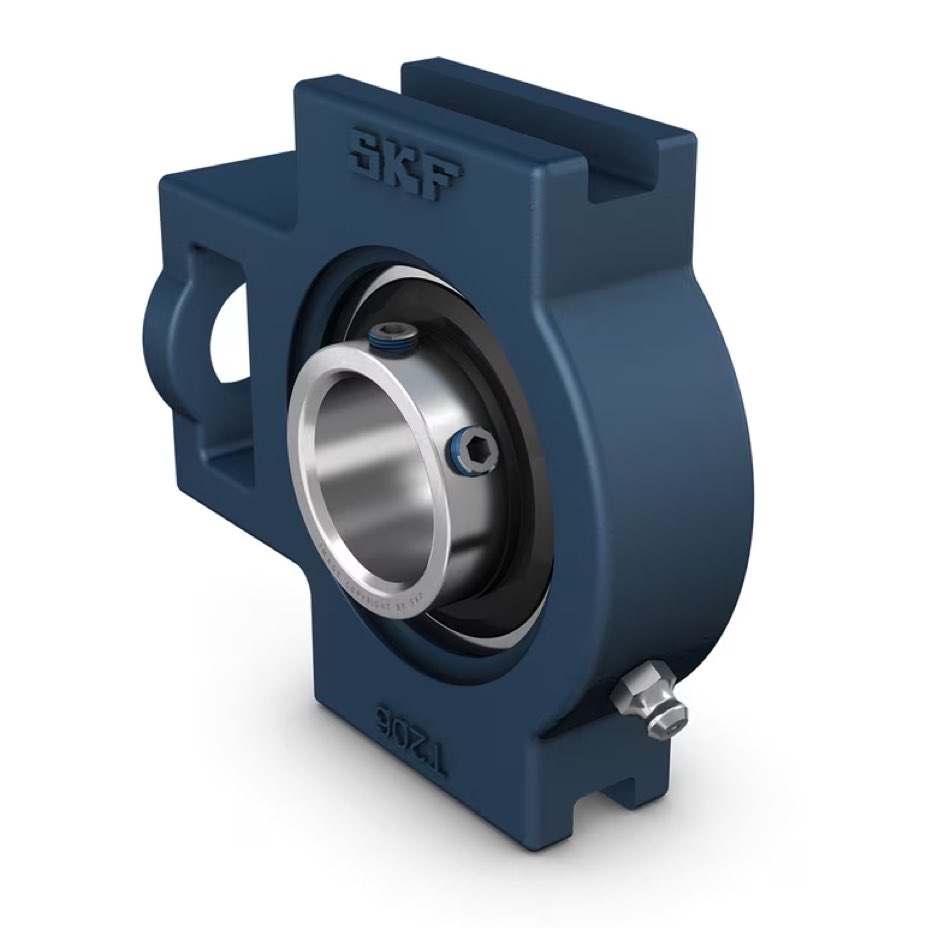

UCT 205
SKF housing unit Take-up type with insert ball bearing
Made in China
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính trục | 25.0 mm |
| Chiều rộng tổng thể của gối đỡ | 32.0 mm |
| Chiều rộng ổ bi, tổng thể | 34.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 14.0 kN |
| Tải trọng tĩnh cơ bản danh định | 7.8 kN |
| Tốc độ giới hạn | 5850.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Kiểu puli căng |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.78 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu |
| Vật liệu, gối đỡ | Gang |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Lớp mạ | Không có |
Kích thước
| d | 25.0 mm | Đường kính lỗ |
| d1 | ≈ 33.7 mm | Đường kính gờ của vòng trong |
| A | 32.0 mm | Chiều rộng tổng thể |
| A1 | 12.0 mm | Chiều rộng của rãnh chờ gia công |
| A2 | 24.0 mm | Chiều rộng của mặt bích có rãnh chờ gia công |
| A5 | 20.5 mm | Độ nhô lên của nắp che đầu |
| B | 34.0 mm | Chiều rộng của vòng trong |
| B4 | 5.5 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren |
| H | 89.0 mm | Chiều cao tổng thể |
| H1 | 76.0 mm | Khoảng cách giữa các đáy của rãnh chờ gia công |
| H2 | 51.0 mm | Chiều cao của đầu đế |
| L | 97.0 mm | Chiều dài tổng thể |
| L1 | 62.0 mm | Khoảng cách từ mặt đầu đế đến đường tâm của đường kính ngỏng trục tang trống |
| L2 | 10.0 mm | Chiều dài đầu đế |
| L3 | 51.0 mm | Chiều dài của rãnh chờ gia công |
| N | 19.0 mm | Đường kính lỗ bu lông đế |
| N1 | 16.0 mm | Chiều dài của khe đế |
| N2 | 32.0 mm | Chiều cao của khe đế |
| s1 | 19.7 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 14.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 7.8 kN |
| Giới hạn tải trọng mỏi | Pu | 0.335 kN |
| Tốc độ giới hạn | 5850.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x1 |
| Cỡ khóa lục giác cho vít hãm | 3.05 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m |

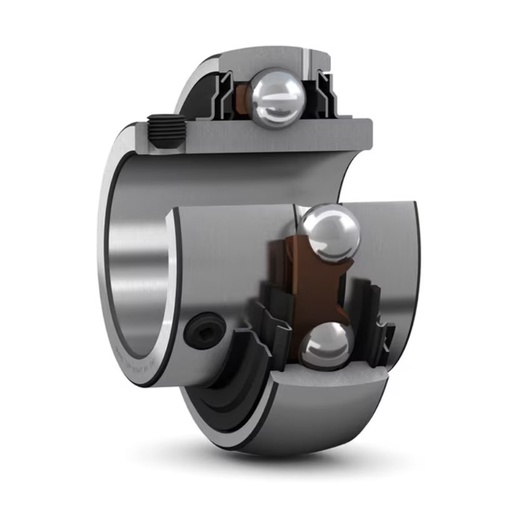

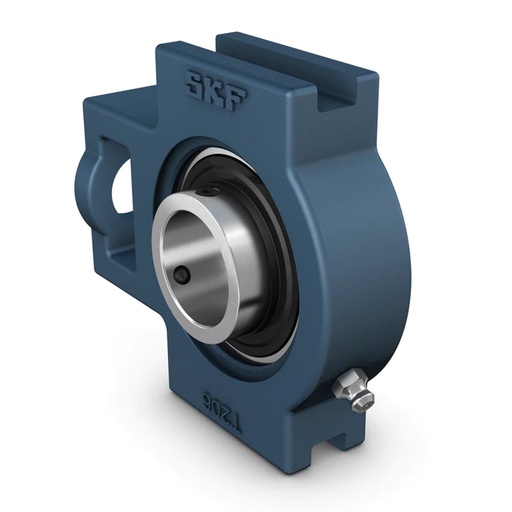

Alternative Products
