Brand:
SKF
P2B 115-SRB-CRE

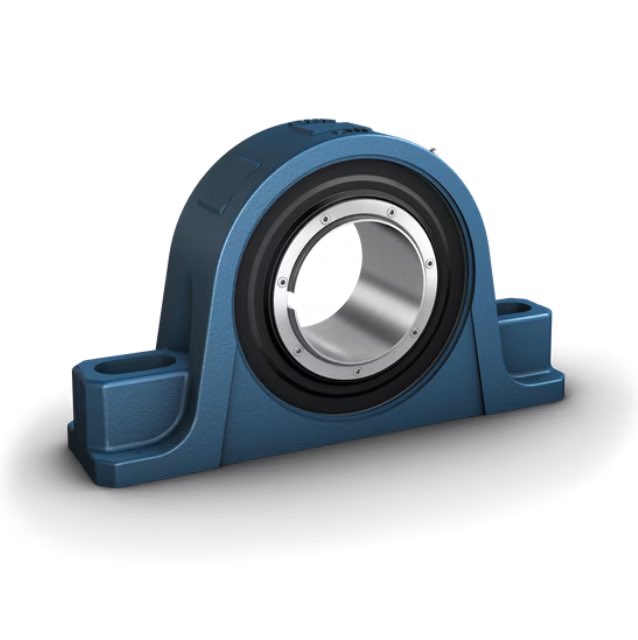

Ổ đỡ có vòng bi SKF, mã P2B 115-SRB-CRE
Xuất xứ: Sweden
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính trục | 49.213 mm |
| Chiều cao tâm (hai nửa) | 57.15 mm |
| Chiều rộng tổng thể của gối đỡ | 58.738 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 162.719 mm |
| Đường kính bu lông đế | 15.875 mm |
| Chiều rộng ổ bi, tổng thể | 64.691 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 107.0 kN |
| Tải trọng tĩnh cơ bản danh định | 108.0 kN |
| Tốc độ giới hạn | 3300.0 r/min |
Tính năng
| Loại gối đỡ | Gối đỡ |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Lắp ổ bi | Ổ tang trống |
| Phương tiện giữ lại, vòng trong | SKF ConCentra |
| Vị trí ổ bi | Không định vị |
| Loại lỗ | Hình trụ |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Loại phớt gối đỡ của vòng bi | Phớt môi hướng kính |
| Làm kín, cụm | Nắp che đầu tùy chọn |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 4.2 kg |
| Mã eClass | 23-05-16-90 |
| Mã UNSPSC | 31171537 |
| Series theo hệ mét/inch | Inch |
| Lắp ổ bi | Ổ tang trống |
| Vị trí ổ bi | Không định vị |
| Phương pháp khóa | SKF ConCentra |
| Loại phớt gối đỡ của vòng bi | Phớt môi hướng kính |
Kích thước
| da | 49.213 mm | Đường kính trục |
| d2 | 75.997 mm | Đường kính ngoài của vòng |
| A | 58.738 mm | Chiều rộng chân đế gối đỡ |
| A5 | 88.503 mm | Chiều rộng bao gồm cả nắp che đầu |
| B | 64.691 mm | Chiều rộng vòng trong |
| H | 57.15 mm | Chiều cao đế đến tâm |
| H1 | 34.925 mm | Chiều cao chân đế gối đỡ |
| H2 | 117.872 mm | Chiều cao gối đỡ |
| J | min. 150.813 mm | Khoảng cách giữa các bu lông đế, tối đa |
| J | max. 174.625 mm | Khoảng cách giữa các bu lông đế, tối thiểu |
| J | 162.719 mm | Khoảng cách của các bu lông đế |
| L | 212.725 mm | Chiều dài gối đỡ |
| N | 19.05 mm | Chiều rộng khe chân đế |
| N1 | 30.956 mm | Chiều dài lỗ bu lông đế |
| s | 32.544 mm | Đường tâm từ cụm đến mặt hông của vòng trong |
| S | 0.794 mm | Đường tâm của ổ bi "cố định" |
Dữ liệu tính toán
| Basic dynamic load rating | C | 107.0 kN |
| Basic static load rating | C0 | 108.0 kN |
| Giới hạn tải trọng mỏi | Pu | 12.0 kN |
| Tốc độ giới hạn | 3300.0 r/min | |
| Trị số giới hạn | e | 0.24 |
| Hệ số tính toán | Y1 | 2.8 |
| Hệ số tính toán | Y2 | 4.2 |
| Hệ số tính toán | Y0 | 2.8 |
| Đường kính trung bình của ổ bi | dm | 70.104 mm |
| Lực giữ hướng trục của cơ cấu khóa | Pa | 14.9 kN |
Tải an toàn
| Tải trọng an toàn ở góc 90° | 40.0 kN | |
| Tải trọng an toàn ở góc 135° | 23.1 kN | |
| Tải trọng an toàn ở góc 180° | 28.5 kN |
Thông tin lắp ráp
| Đường kính bu lông đế | G | 0.625 in |
| Vít hãm | M6-1 x 16mm | |
| Số vít hãm | 3.0 | |
| Mômen siết đối với vít hãm | 7.909 N·m | |
| Lượng mỡ sử dụng khi tái bôi trơn | 4.0 g |
