Brand:
SKF
UCP 320

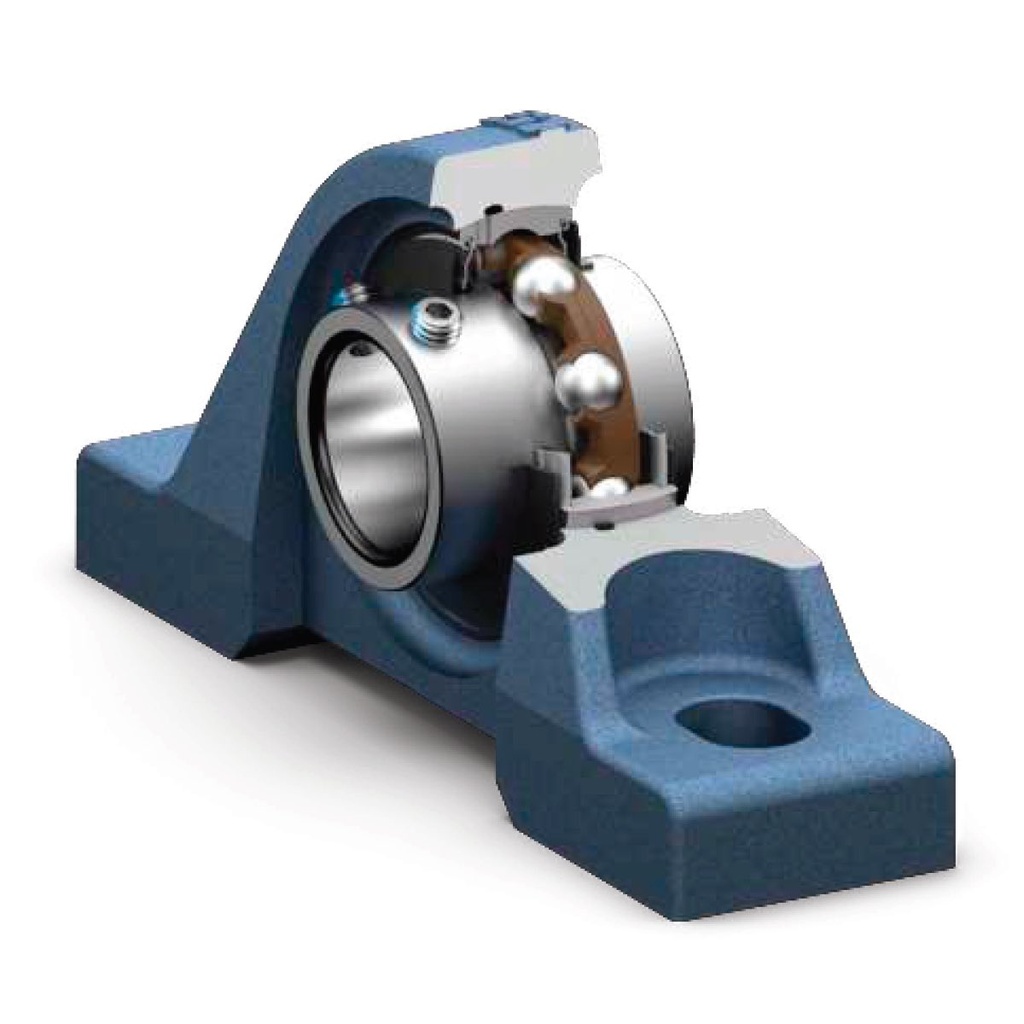

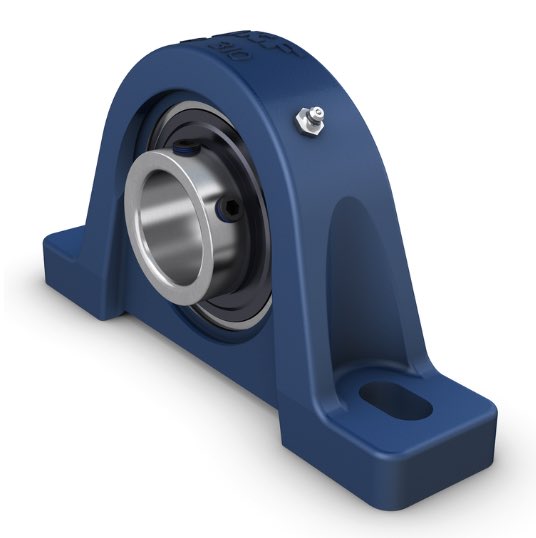

SKF Omega housing unit with heavy load bearing, JIS standard
Made in China
B2B Project Supply & Genuine Technical Support
Request a Project Quotation & Technical Advice
This product belongs to our range of high-specification industrial equipment. Please contact the Davita technical team for detailed specifications, stock availability and our best project pricing.
100% Genuine (CO/CQ)
Manufacturer Standard Warranty
Nationwide Delivery
24/7 Technical Support
Kích thước
| Đường kính bu lông đế | 30.0 mm |
| Đường kính trục | 100.0 mm |
| Chiều cao tâm (hai nửa) | 140.0 mm |
| Chiều rộng tổng thể của gối đỡ | 107.0 mm |
| Khoảng cách tâm giữa các lỗ bu lông | 380.5 mm |
| Chiều rộng ổ bi, tổng thể | 108.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 174.0 kN |
| Tải trọng tĩnh cơ bản danh định | 140.0 kN |
| Tốc độ giới hạn | 1700.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Loại gối đỡ | Pillow block, normal base |
| Số lượng lỗ bu lông dùng cho then cài | 2 |
| Loại lỗ bu lông siết | Dẹt |
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Ổ đệm cao su | Không có |
| Vật liệu, gối đỡ | Gang |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Làm kín, cụm | Không có |
| Mỡ bôi trơn | Mỡ |
| Lỗ tái bôi trơn | Với |
| Đầu bơm mỡ (vú mỡ) | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 36.7 kg |
| Mã eClass | 23-05-16-02 |
| Mã UNSPSC | 31171536 |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Không có | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 100.0 mm |
| Đường kính gờ của vòng trong | d1 | ≈ 135.5 mm |
| Chiều rộng cơ sở | A | 107.0 mm |
| Chiều rộng đỉnh | A1 | 71.0 mm |
| Chiều rộng của vòng trong | B | 108.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 18.0 mm |
| Chiều cao tâm ngỏng trục tang trống | H | 140.0 mm |
| Chiều cao chân đế | H1 | 55.0 mm |
| Chiều cao tổng thể | H2 | 283.0 mm |
| Chiều dài tổng thể | L | 482.0 mm |
| Đường kính lỗ bu lông đế | N | 36.0 mm |
| Chiều dài lỗ bu lông đế | N1 | 49.5 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 66.0 mm |
| Tải trọng động cơ bản danh định | C | 174.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 140.0 kN |
| Giới hạn tải trọng mỏi | Pu | 4.75 kN |
| Tốc độ giới hạn | 1700.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M16x1.5 |
| Cỡ khóa lục giác cho vít hãm | 8.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 50.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 30.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 1.125 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Không có | |
| Lớp mạ | Không có | |
| Đường kính lỗ | 100.0 mm | |
| Đường kính gờ của vòng trong | ≈ 135.5 mm | |
| Chiều rộng cơ sở | 107.0 mm | |
| Chiều rộng đỉnh | 71.0 mm | |
| Chiều rộng của vòng trong | 108.0 mm | |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | 18.0 mm | |
| Chiều cao tâm ngỏng trục tang trống | 140.0 mm | |
| Chiều cao chân đế | 55.0 mm | |
| Chiều cao tổng thể | 283.0 mm | |
| Chiều dài tổng thể | 482.0 mm | |
| Đường kính lỗ bu lông đế | 36.0 mm | |
| Chiều dài lỗ bu lông đế | 49.5 mm | |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | 66.0 mm | |
| Tải trọng động cơ bản danh định | 174.0 kN | |
| Tải trọng tĩnh cơ bản danh định | 140.0 kN | |
| Giới hạn tải trọng mỏi | 4.75 kN | |
| Tốc độ giới hạn | 1700.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | M16x1.5 | |
| Cỡ khóa lục giác cho vít hãm | 8.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 50.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | 30.0 mm | |
| Đường kính khuyến nghị dành cho bu lông đế, inch | 1.125 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Không có | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 100.0 mm |
| Đường kính gờ của vòng trong | d1 | ≈ 135.5 mm |
| Chiều rộng cơ sở | A | 107.0 mm |
| Chiều rộng đỉnh | A1 | 71.0 mm |
| Chiều rộng của vòng trong | B | 108.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 18.0 mm |
| Chiều cao tâm ngỏng trục tang trống | H | 140.0 mm |
| Chiều cao chân đế | H1 | 55.0 mm |
| Chiều cao tổng thể | H2 | 283.0 mm |
| Chiều dài tổng thể | L | 482.0 mm |
| Đường kính lỗ bu lông đế | N | 36.0 mm |
| Chiều dài lỗ bu lông đế | N1 | 49.5 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 66.0 mm |
| Tải trọng động cơ bản danh định | C | 174.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 140.0 kN |
| Giới hạn tải trọng mỏi | Pu | 4.75 kN |
| Tốc độ giới hạn | 1700.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M16x1.5 |
| Cỡ khóa lục giác cho vít hãm | 8.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 50.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 30.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 1.125 in |
| Tuân thủ tiêu chuẩn | JIS | |
| Mục đích cụ thể | Cho các ứng dụng xử lý vật liệu | |
| Vật liệu, gối đỡ | Gang | |
| Làm kín, ổ bi | Phớt chặn và vòng chặn thép cả hai bên | |
| Kiểu làm kín, ổ bi | Tiếp xúc, tiêu chuẩn | |
| Làm kín, cụm | Không có | |
| Lớp mạ | Không có | |
| Đường kính lỗ | d | 100.0 mm |
| Đường kính gờ của vòng trong | d1 | ≈ 135.5 mm |
| Chiều rộng cơ sở | A | 107.0 mm |
| Chiều rộng đỉnh | A1 | 71.0 mm |
| Chiều rộng của vòng trong | B | 108.0 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm ren | B4 | 18.0 mm |
| Chiều cao tâm ngỏng trục tang trống | H | 140.0 mm |
| Chiều cao chân đế | H1 | 55.0 mm |
| Chiều cao tổng thể | H2 | 283.0 mm |
| Chiều dài tổng thể | L | 482.0 mm |
| Đường kính lỗ bu lông đế | N | 36.0 mm |
| Chiều dài lỗ bu lông đế | N1 | 49.5 mm |
| Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn | s1 | 66.0 mm |
| Tải trọng động cơ bản danh định | C | 174.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 140.0 kN |
| Giới hạn tải trọng mỏi | Pu | 4.75 kN |
| Tốc độ giới hạn | 1700.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Vít hãm | G2 | M16x1.5 |
| Cỡ khóa lục giác cho vít hãm | 8.0 mm | |
| Mômen siết lực khuyến cáo đối với vít hãm | 50.0 N·m | |
| Đường kính khuyến nghị dành cho bu lông đế, mm | G | 30.0 mm |
| Đường kính khuyến nghị dành cho bu lông đế, inch | G | 1.125 in |
