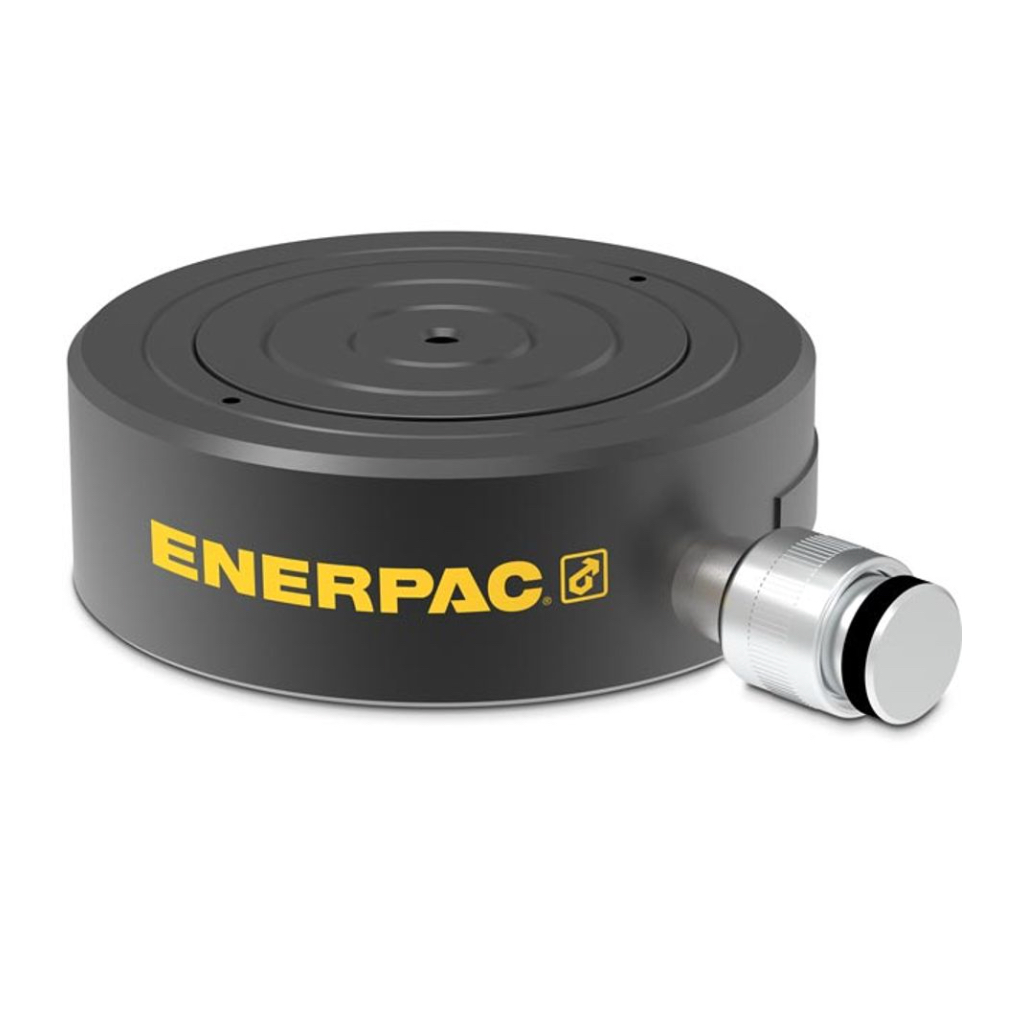

Xi lanh thủy lực ENERPAC CULP30
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
1. Mã đặt hàng / Order code: CULP30
- Nhà sản xuất: Enerpac
- Xi lanh thủy lực siêu mỏng dòng CULP, tác động đơn; lực 310 kN (lớp tải 30 tấn); hành trình 6 mm; có phe chặn
Tóm tắt nhanh
Loại: Xi lanh thủy lực siêu mỏng (xi lanh dạng bánh, low height) tác động đơn, hồi về nhờ tải
Lực tối đa: 310 kN · lớp tải 30 tấn
Hành trình: 6 mm · có phe chặn giới hạn hành trình
Chiều cao: 35 mm khi thu về · 41 mm khi đẩy hết hành trình
Áp suất làm việc tối đa: 700 bar (10.150 psi)
Khớp nối: AR630 kèm nắp chống bụi
Khối lượng: 2,5 kg
2. Thông tin chung:
Xi lanh thủy lực dòng CULP của Enerpac, còn gọi là xi lanh dạng bánh (pancake), có tỷ lệ lực trên chiều cao rất lớn, là lựa chọn phù hợp cho những không gian chật hẹp mà các loại xi lanh khác không lắp vừa. Toàn bộ dòng CULP được xử lý bề mặt thấm nitơ-cacbon (nitrocarburizing) để tăng khả năng chống ăn mòn khi làm việc trong môi trường khắc nghiệt.
2.1 Đặc điểm nổi bật
- Phe chặn (stop ring) giới hạn hành trình tối đa
- Chiều cao khi thu về cực thấp: chỉ 35 mm
- Bề mặt thấm nitơ-cacbon, phù hợp điều kiện làm việc khắc nghiệt
- Khớp nối AR630 kèm nắp chống bụi; Enerpac khuyến nghị dùng ống HB7206 có sẵn khớp nối AH630 để nối với bơm
3. Thông số kỹ thuật chi tiết:
| Thông số | Giá trị |
| Áp suất làm việc tối đa | 700 bar (10.150 psi) |
| Lớp tải | 30 tấn |
| Lực xi lanh tối đa khi đẩy | 310 kN |
| Hành trình | 6 mm |
| Kiểu hồi | Tác động đơn, hồi về nhờ tải |
| Kiểu piston | Đặc |
| Vật liệu | Thép |
| Diện tích hữu hiệu khi đẩy | 44,2 cm² |
| Thể tích dầu khi đẩy | 26,5 cm³ |
| Xử lý bề mặt | Thấm nitơ |
| Khớp nối | AR630 |
| Khối lượng | 2,5 kg |
4. Kích thước:
| Kích thước | Giá trị |
| Chiều cao khi thu về (A) | 35 mm |
| Chiều cao khi đẩy hết hành trình (B) | 41 mm |
| Đường kính ngoài (D) | 105 mm |
| Đường kính lòng xi lanh (E) | 75 mm |
5. Chọn đúng cỡ trong dòng CULP và ứng dụng
Các mã CULP phổ biến đều có hành trình 6 mm, khác nhau ở lực và kích thước bao:
| Mã sản phẩm | Lực tối đa · cao thu về A · đường kính ngoài D |
| CULP10 | 97 kN · 27,5 mm · 72 mm |
| CULP20 | 198 kN · 32 mm · 90 mm |
| CULP30 | 310 kN · 35 mm · 105 mm |
| CULP50 | 550 kN · 44,5 mm · 140 mm |
Ứng dụng điển hình: nâng, đẩy, ép hoặc căn chỉnh máy móc, kết cấu trong khe hở thấp mà xi lanh thông thường không đặt vừa — ví dụ kê nâng chân máy, căn chỉnh khi lắp đặt, tách các chi tiết lắp ghép.
Cần chọn cỡ xi lanh, bơm và ống phù hợp cho từng công việc, vui lòng liên hệ Technical team của DAVITA.
6. Lưu ý khi sử dụng
- Tải trọng và hành trình định mức là giới hạn an toàn tối đa của nhà sản xuất; Enerpac khuyến nghị chỉ làm việc ở mức 80% các giá trị này.
- Xi lanh tác động đơn, hồi về nhờ tải: piston chỉ thu về khi có tải hoặc lực bên ngoài đẩy về.
- Dùng bơm và ống có áp suất làm việc 700 bar; nối vào khớp AR630 bằng ống HB7206 (khớp nối AH630) theo khuyến nghị của Enerpac.
- Bộ phụ tùng sửa chữa tương ứng: CULP30K.
- Đọc kỹ hướng dẫn vận hành Enerpac L4213 trước khi sử dụng.
