Dụng cụ cân chỉnh mặt bích ENERPAC FA1TMSTD
Bộ Dụng cụ cân chỉnh mặt bích bằng cơ khí xoay tay hãng Enerpac, tải trọng 1 Tấn, dùng cho bulong nhỏ nhất size 16mm
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
1. Mã đặt hàng / Order code: FA1TMSTD
- Nhà sản xuất: Enerpac
2. Thông tin chung:
- Hãng: Enerpac (dòng Equalizer – thương hiệu thuộc Enerpac)
- Loại sản phẩm: Bộ dụng cụ cân chỉnh mặt bích cơ khí, vận hành bằng tay quay – dòng FA-Series
- Lực cân chỉnh tối đa: 1 tấn (10 kN)
- Mã DAVITA: EIDV09059
- Thay thế mã cũ: ATM2 (Enerpac ngừng sản xuất từ 01/06/2024)
- Tình trạng: liên hệ DAVITA để kiểm tra tồn kho và thời gian giao hàng - hóa đơn và Chứng chỉ đầy đủ

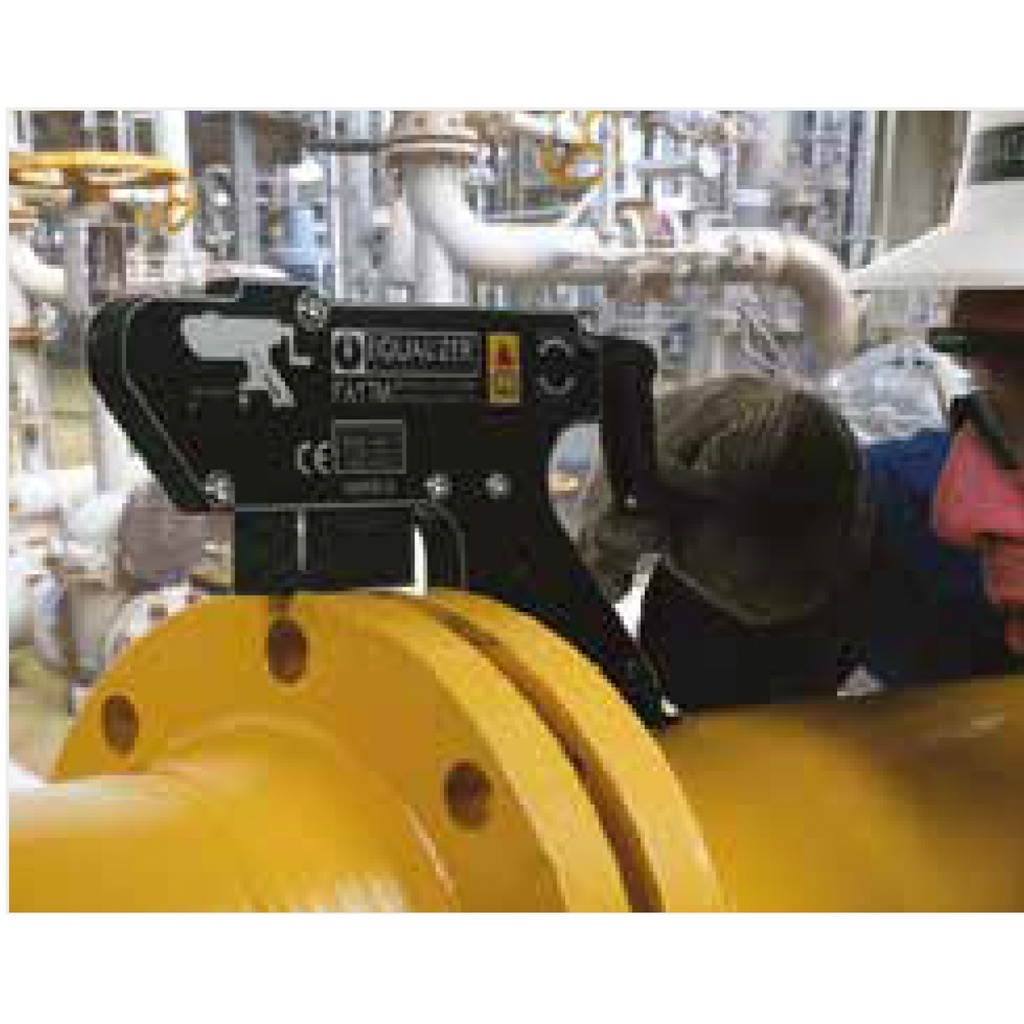

Enerpac FA1TMSTD là bộ dụng cụ cân chỉnh mặt bích cỡ nhỏ, dùng để nắn lệch ngang và lệch xoay (xoắn) giữa hai mặt bích, đưa các lỗ bu lông về thẳng hàng để luồn bu lông. Dụng cụ dùng khi lắp đặt đường ống mới hoặc khi tháo lắp bảo trì.
FA1TMSTD hoạt động hoàn toàn cơ khí: người vận hành chỉ cần quay tay quay, không cần bơm thủy lực, điện hay khí nén. Dụng cụ nặng 2,1 kg, một người mang theo và thao tác được, kể cả ở công trường xa hoặc vị trí khó tiếp cận.
- Nắn lệch mặt bích nhanh, an toàn, không cần nguồn năng lượng bên ngoài
- Dùng được cho phần lớn mặt bích theo tiêu chuẩn ANSI, API, BS và DIN
- Rút ngắn thời gian chuẩn bị: không cần xích, ròng rọc hay giàn treo
- Dây đai siết cóc giữ dụng cụ chắc chắn trên ống
- Lắp và vận hành được ở mọi tư thế; giữ ổn định khi chịu tải tối đa
2.1 Lợi ích cho từng nhóm khách hàng
| Nhóm khách hàng | Nỗi đau thường gặp | FA1TMSTD giải quyết thế nào |
| Nhà thầu thi công, lắp đặt đường ống | Hai mặt bích lệch lỗ, không luồn được bu lông; phải dùng xà beng, pa lăng, xích kéo, tốn người và thời gian dựng giàn; dễ trễ tiến độ. | Một người đặt dụng cụ vào lỗ bu lông và quay tay quay là nắn được; không cần xích, ròng rọc hay giàn treo; nặng 2,1 kg, dễ mang theo trên công trường. |
| Đội bảo trì nhà máy (bảo trì định kỳ, dừng máy sửa chữa) | Thời gian dừng máy ngắn; mối nối tháo ra thường bị bung lệch khi lắp lại; vị trí chật hẹp, trên cao hoặc không có sẵn nguồn điện, khí nén. | Không cần nguồn năng lượng bên ngoài; lắp và vận hành được ở mọi tư thế; dây đai siết cóc giữ chắc dụng cụ trên ống. |
| Cán bộ an toàn (HSE) | Nắn mặt bích bằng xà beng, đòn bẩy tự chế dễ trượt, kẹp tay, va đập. | Lực nắn tạo ra có kiểm soát qua tay quay, tối đa 1 tấn (10 kN); dụng cụ được dây đai giữ và ổn định khi chịu tải tối đa. |
| Bộ phận mua hàng, kỹ thuật vật tư | Mã cũ ATM2 đã ngừng sản xuất, khó xác định mã thay thế đúng; lo mua phải hàng không rõ nguồn gốc. | FA1TMSTD là mã thay thế chính hãng của ATM2; DAVITA là đại diện chính hãng Enerpac tại Việt Nam, xuất hóa đơn và Chứng chỉ đầy đủ, tư vấn chọn đúng cỡ trong dòng FA-Series. |
3. Tổng quan sản phẩm
3.1 Bộ sản phẩm tiêu chuẩn
- 01 dụng cụ cân chỉnh mặt bích FA1TMSTD
- 01 dây đai siết cóc cỡ nhỏ (Mini Ratchet Strap)
- 01 sách hướng dẫn vận hành
3.2 Cấu tạo chính
Tấm che, thân khung, nêm đẩy, móc nâng, tay quay, núm khóa, chân tì và dây đai siết cóc.
3.3 Cách sử dụng tóm tắt
- Nới và tháo cách một bu lông quanh mặt bích để xác định điểm lệch lớn nhất.
- Đưa móc nâng vào hết lỗ bu lông của mặt bích thấp hơn, tại điểm lệch lớn nhất.
- Nới núm khóa, hạ chân tì xuống tì vào ống sao cho dụng cụ nằm ngang, song song với ống; siết núm khóa.
- Luồn dây đai qua chân tì, quấn quanh ống và khóa chặt.
- Quay tay quay theo chiều kim đồng hồ để nêm đẩy ép vào mặt bích đối diện, đưa hai mặt bích về thẳng hàng.
- Luồn và siết các bu lông còn lại, tháo dụng cụ rồi lắp bu lông cuối cùng vào lỗ vừa đặt dụng cụ.
3.4 Lưu ý an toàn và bảo dưỡng
- Chỉ dùng lực tay trên tay quay; không nối dài tay quay.
- Tránh làm rơi chi tiết khi tháo dụng cụ khỏi mối nối mặt bích.
- Kiểm tra bên ngoài dụng cụ trước khi dùng, cất giữ hoặc vận chuyển; lau bằng khăn ẩm.
- Giữ nêm, chốt và chân tì sạch, không bám cát bụi; bôi trơn các chi tiết chuyển động bằng mỡ chịu tải cao như Rocol Sapphire Hi-Load hoặc loại tương đương.
- Chỉ thay thế bằng phụ tùng chính hãng.
4. Thông số kỹ thuật chi tiết:
| Mã đặt hàng | FA1TMSTD |
| Lực cân chỉnh tối đa | 1 tấn (10 kN) |
| Đường kính lỗ bu lông tối thiểu | 16 mm (0,63 in) |
| Chiều dày mặt bích áp dụng (kích thước A) | 14 – 82 mm (0,55 – 3,23 in) |
| Kiểu vận hành | Cơ khí – quay tay quay |
| Khối lượng dụng cụ | 2,1 kg |
| Khối lượng cả bộ | 2,3 kg |
| Kích thước hộp đóng gói | 180 × 330 × 220 mm |
| Tài liệu hướng dẫn | L4769, phiên bản C (22/02/2024) |
4.1 Chọn mã trong dòng FA-Series
| Mã | Lực tối đa | Lỗ bu lông tối thiểu | Chiều dày mặt bích | Vận hành |
| FA1TMSTD | 1 tấn (10 kN) | 16 mm | 14 – 82 mm | Tay quay |
| FA4TMSTD | 4 tấn (40 kN) | 24 mm | 30 – 133 mm | Cờ lê lực |
| FA9TESTD | 9 tấn (90 kN) | 35,5 mm | 93 – 228 mm | Thủy lực 700 bar |
4.2 Câu hỏi thường gặp
FA1TMSTD có cần bơm thủy lực không?
Không. Dụng cụ vận hành hoàn toàn bằng tay quay.
Mã ATM2 cũ còn đặt được không?
ATM2 đã ngừng sản xuất từ 01/06/2024; FA1TMSTD là mã thay thế chính hãng.
Mặt bích dày hơn 82 mm hoặc lỗ bu lông lớn hơn thì chọn mã nào?
Tham khảo FA4TMSTD hoặc FA9TESTD trong bảng trên, hoặc liên hệ DAVITA để được tư vấn theo tiêu chuẩn và cấp áp suất mặt bích.
